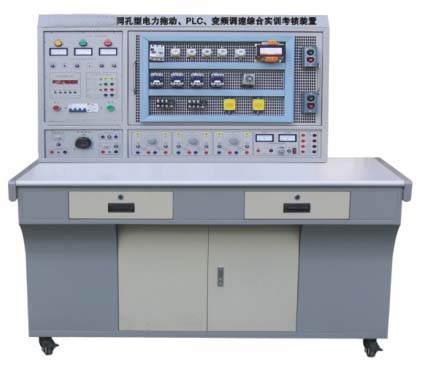

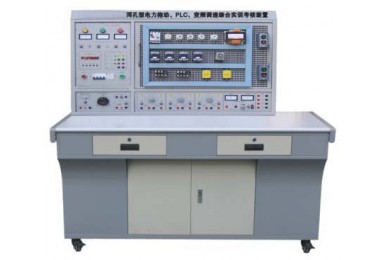

电工电子技能实训装置
产品描述
一、产品特点：
本实训考核装置综合了大中专院校 “ 电力拖动 ” 、 “ 工厂电气控制技术 ” 、 “ 继电接触控制 ” 等课程教学大纲的要求而研发。采用 “ 网孔板 ” 结构，功能和性能优越，符合职业教育改革和发展，其外形美观、结构合理、牢固、耐用，配备多种常用电机及配套工作电源。实训内容丰富，实训方法接近工业现场，实训方法灵活、增加元器件即可增加实训项目，可扩展性强。装置设置多重科学安全保护措施，确保设备和操作者人身安全，特别适用于各院校现阶段实训设备的更新改造，迅速开设实训课程的理想实训设备。
二、技术性能：
1 、工作电源：三相四线（或三相五线）～ 380V±5% 50Hz
2 、温度： -10℃ ～ 40℃ ，相对湿度＜ 85% （ 25℃ ）
3 、装置容量：＜ 1.0KVA
4 、重量： 200Kg
三、实训屏构成与性能：
1 、实训屏外壳：铁质双层亚光密纹喷塑结构，铝质面板。
2 、三相四线电源输入：三只红、黄、绿指示灯亮。接通总开关，由接触器通过起动、停止按钮进行电源控制。
3 、设有 450V 指针式交流电压表三只，指示输入三相电源线电压。
4 、安全保护：设有电压型漏电保护器和电流型漏电保护器，并有单片机自动全程监控过载或短路，自动切断总电源，故障排除按下复位按钮方可再次启动电源，确保设备和操作者人身安全。
5 、实验管理器：平时作为时钟使用，具有设定密码、实训考核时间、定时报警、切断电源等功能；此外，还能自动记录由于接线或操作错误所造成的告警次数，为操作者实训、考核提供一个统一的标准。
6 、励磁电源：直流 220V/ 0.5A ，具有短路保护
7 、电枢电源：直流 0-220V/ 2A 连续可调电源一路，具有短路保护
8 、连续可调交流电源： 0-240V 连续可调，具有短路保护
9 、可调同步励磁电机电源： 0-40V/ 2A 连续可调，具有短路保护
10 、磁盘电阻： 90Ω 四组， 900Ω 两组
11 、整流二极管： IN5408 四只
四、实训操作桌：
铁质双层亚光密纹喷塑，桌面为防火、防水、耐磨高密度板，设有抽屉和元件储存柜，结构坚固、造型美观大方。
五、参考实训考核项目：
1 ．三相异步电动机闸刀开关正转控制线路
2 ．三相异步电动机接触器点动正转控制线路
3 ．三相异步电动机具有自锁的正转控制线路
4 ．三相异步电动机具有过载保护的正转控制线路
5 ．三相异步电动机倒顺开关控制正反转控制线路
6 ．三相异步电动机接触器联锁的正反转控制线路
7 ．三相异步电动机按钮联锁的正反转控制线路
8 ．三相异步电动机按钮接触器复合联锁控制线路
9 ．工作台自动往返行程控制线路
10 ．三相异步电动机接触器控制串联电阻降压起动线路
11 ．三相异步电动机时间继电器控制串联电阻降压控制线路
12 ．三相异步电动机手动 Y/△ 降压起动
13 ．三相异步电动机接触器控制 Y/△ 降压起动
14 ．三相异步电动机时间继电器控制 Y/△ 降压起动
15 ．三相异步电动机 QX3-13 型 Y/△ 自动起动控制线路
16 ．三相异步电动机的多地控制
17 ．三相异步电动机半波整流能耗制动控制线路
18 ．三相异步电动机全波整流能耗制动控制线路
19 ． C620 车床电气控制线路
20 ．三相异步电动机手动降压起动
21 ．三相异步电动机单相运行反接制动控制线路
22 ．电动葫芦电气控制线路
23 ． C6163 车床电气控制线路
24 ．三相异步电动机控制电路联锁控制线路
25 ．三相异步电动机主电路联锁控制线路
26 ．双速电机手动变速器控制线路
27 ．双速电机时间继电器控制强路
28 ．同步电动机的能耗制动控制线路
29 ．直流电机启动训练
30 ．直流电机的调速训练
31 ．直流电机反转训练
32 ．直流电机制动实验训练
33 ．直流电机拆装训练
34 ．直流电机检修训练
