机床电气实训考核装置
TYBS-T68 卧室镗床电气技能实训考核装置(半实物)

TYBS-T68 卧室镗床电气技能实训考核装置(半实物)

关 键 字: 卧室镗床电气技能实训考核装置(半实物)
产品编号:SN20180702144243933
产品描述

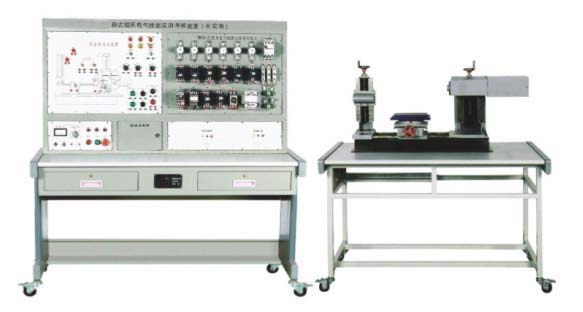

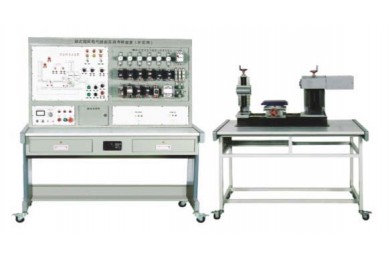

TYBS-T68 卧室镗床电气技能实训考核装置(半实物)

 卧室镗床电气技能实训考核装置由电源控制部分、机床电气控制部分、半仿真机床实物部分构成。电源控制部分包括实训定时、定时报警、安全用电自动控制等,机床电气控制部分把整台机床内部电器装在正面面板上,能直观地观察机床工作时各电器的动作状况。故障点在面板上设有相应测试点,供实训考核者测试用。仿真机床部分能模拟机床各种运动。通过本装置的实训能使学员掌握机床常见故障的现象、故障产生的大概部位,熟练掌握机床电路工作原理,其是维修电工初、中、高级技能鉴定的理想实训设备。



 一、技术性能
1 、 输入电源:三相四线( 380V±10% 50Hz )
2 、 工作环境:温度 -10℃ ~ + 40℃ 相对湿度< 85%( 25℃ )
3 、 装置容量:< 1KVA
4 、重 量: 150kg
5 、 外形尺寸: 1800mm × 700mm × 1250mm
二、装置构成
(一)主控屏
1 、 三相四线电源输入,通过漏电保护器接通总开关 , 由接触器通过启动、停止按钮进行操作。
2 、 设有 450V 指针式交流电压表三只,指示电源输入的三相电源电压,并有三只指示灯指示实训台与外部电源的通断。
3 、 三相四线电源输出,具有单片机全程监控相间、线间过载或短路自动切断总电源。
4 、 实验兼报警记录仪(实验管理器):平时作为时钟使用,具有设定实训考核时间,定时报警、切断电源等功能。
(二)机床电器装载板:安装机床电器、故障设置盒及故障测试孔。
(三)仿真机床一台,通过电缆与机床电器装载板相连接,演示机床的各种动作。
(四)实训桌:桌体为铁质双层亚光密纹喷塑,桌面防火、防水、耐磨高密度板。
三、实训项目与目的
1 、熟悉常用低压电气的机构、原理;
2 、通过观察机床模拟运动,了解机床的真实运动状况;
3 、掌握机床电器控制原理及各种保护装置;
4 、掌握机床常见故障发生部分现象及排除方法。
四、故障点设置一览表

故障编号

故障现象

故障编号

故障现象

1

机床不能启动

14

主轴电机不能正转

2

主轴正转不能启动

15

主轴只有点动控制

3

主轴正转不能启动

16

主轴电机不能正转

4

主轴正转不能启动

17

主轴电机不能反转

5

主轴正转不能启动

18

主轴正转工作不正常

6

主轴正转不能启动

19

主轴低速不能工作

7

主轴正转不能启动

20

主轴反转工作不正常

8

主轴正转不能启动

21

主轴高速不工作

9

主轴不能工作

22

快速电机不能正转

10

主轴无高速

23

快速电机不能正转

11

主轴停止无制动

24

快速电机不能反转

12

主轴变速无冲动

25

快速电机不转

13

变速冲动工作不正常
