TY-QC620型汽油车电子燃油喷射系统示教板

TY-QC620型汽油车电子燃油喷射系统示教板

关 键 字: 汽油车电子燃油喷射系统示教板
产品编号:SN20180705104241297
产品描述

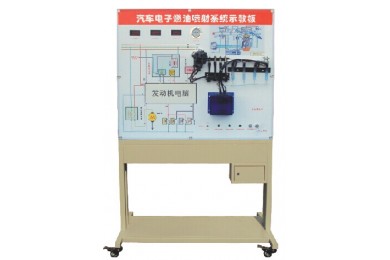

TY-QC620型汽油车电子燃油喷射系统示教板

【产品简介】
本产品选用丰田5A发动机电子燃油喷射系统材料为基础制作,模拟发动机运转,演示发动机电子燃油喷射系统的工作过程;本示教板功能齐全、操作方便、安全可靠。


【结构组成】
发动机电控单元、发动机各类传感器、喷油轨管及分电器点火组件总成、油箱总成、检测端子、故障设置系统、大容量蓄电池或12V开关电源、大型彩色喷绘电路原理图、控制面板、可移动台架、使用说明书及实训指导书等。
【功能特点】
1、面板上绘有完整的发动机电子燃油喷射系统原理图。设有检测端子,可通过仪器仪表检测传感器,执行器等各种信号参数如电压、电阻、频率等。
2、操纵开关及按钮,可真实演示发动机电子燃油喷射系统的工作过程。
3、数显表显示各传感器信号电压值。发光二极管显示工作元器件状态。
4、故障模拟系统可模拟实际运行工况,设置多种实车常见故障。
5、防盗匹配等操 作。装有诊断座,可读取故障码与数据流等。
6、汽车油漆高温烤漆处理;加装交流电源漏电保护装置;转动元器件外加装防护装置。
7、立式展柜台架二层结构,方便检测工具的摆放。整体结构合理,美观大方,表面采用烤漆工艺,带自锁 脚轮。
8、可增设演示三型号喷射方式:同时喷射;分组喷射;顺序喷射;
9、外形尺寸:1240mm×550mm×1850mm(长×宽×高);
