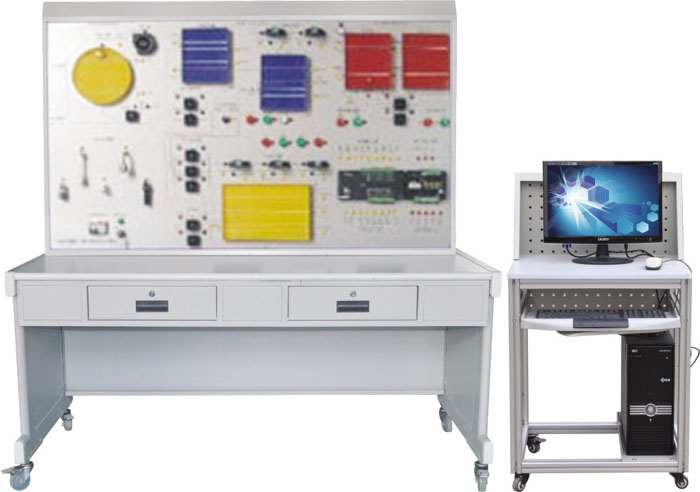

排水设备安装与控制实训装置

排水设备安装与控制实训装置

关 键 字:
产品编号:
产品描述

一、TY-L2型楼宇给排水监控系统实训装置 装置组成:
本实验实训装置控制部分全部采用实物,控制对象采用仿真模型,整个实训装置主要由DDC控制器、仿真水箱、多种水位传感器、多种电动水阀等组成。







二、TY-L2型楼宇给排水监控系统实训装置 系统实训功能:
能进行各种给排水系统控制操作演示、DDC控制器的操作与编程、给水控制、排水控制、气压给水控制、热水供水控制、水位传感器的安装与连接,系统软件的组态、配置与控制,线路的设计与连接、故障的设置、判断及排除等实验和实训,并可与楼宇自控系列中的其它设备联网进行各种综合实训。
1、TY-310给排水模拟板:
大型的给水系统控制模拟板、排水系统控制模拟板、气压给水系统控制模拟板和热水供水系统控制模拟板,要求能完全模拟真实给排水系统的工作过程、所有的水箱要求能在DDC的控制下显示水位高度、所有的空压机和水泵也要求在DDC的控制下自动旋转。水箱系统及要求采用仿真立体模型并配有显示系统、所有的水泵、空压机也要求全部采用仿真动态模型、仿真动态风压机配置一台、仿真动态水泵配置十台、仿真压力水箱配一个、热水箱配置二个、高位水箱配置二个、蓄水池配置一个。
2、HW500DDC控制器:
配置: DO配17个点、DI配8个点。
3、P4服务器电脑:
内配置支持DDC的客户端组态软件一套、PCLTA-20网络适配器一块、DDC配置软件一套和控制程序一套。并能联接客户端电脑4、各种水位传感器:
采用工程实际主流应用的全真水位传感器,布局要求能让学生反复拆装而不易损坏,并能与相关器件联成真实线路进行全真动作、水位传感器的类型不能少于五种。

三、TY-L2型楼宇给排水监控系统实训装置 技术指标:
工作电压:单相三线220V±5%  50Hz
整机容量:<300W
外型尺寸:150×70×180cm3
安全保护:具有漏电自动保护装置
故障设置:具有故障设置系统
可扩展,可兼容,LON总线通讯方式
输出,8点、IO/DO   输入,17点AI/DI
信号方式;干触点/0-20MA/0-10A/发10K

四、TY-L2型楼宇给排水监控系统实训装置 实训项目
实训项目一:楼宇给水监控系统的实训
实训项目二:楼宇排水监控系统实训
实训项目三:楼宇气压给水监控系统实训
实训项目四:楼宇热水给水监控系统实训
实训项目五:线路故障的判断与处理
实训项目六:设备故障的判断与处理
实训项目七:设计并安装一个简易应用系统
实训项目八:设计有关控制点位信息表格
实训项目九:组态软件设计实训项目
实训项目十:系统调试实训项目
