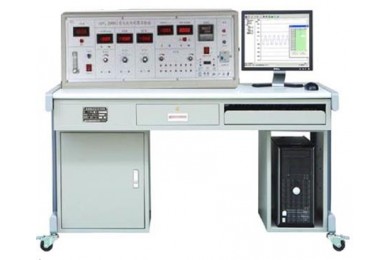

TY-814A光电传感器综合实训装置

TY-814A光电传感器综合实训装置

关 键 字:
产品编号:SN20221206103855441
产品描述

TY-814A光电传感器综合实训装置

“光电传感器综合实训装置(配USB数据采集卡)”综合了《光电技术》、《机电一体化系统》、《自控原理》等多个课程实训内容,是作为机电专业、自动化专业、电气工程、自动化等相关专业学生进行动手训练的综合性实训装置。



一、技术性能
输入电源:单相三线~220V±10% 50Hz
工作环境:温度-10℃~+40℃ 相对湿度<85%(25℃) 海拔<4000m
装置容量:<0.5kVA
二、装置的基本配置及功能
实训装置由控制屏、实训桌、实训模块和数据采集卡模块等组成。
(一)控制屏(铁质双层亚光密纹喷塑结构,铝质面板)
交流电源:单相三线220V交流电源供电
直流稳压电源、恒流源、信号发生器、直流电压表、直流电流表、照度计、光功率计
直流稳压电源:±15V、+5V、2~24V连续可调
恒流源:0~20mA输出
信号发生器:1k~10kHz 音频信号;VP-P=0~17V连续可调
直流电压表:量程0~20V,200mV、2V、20V,三档切换,输入阻抗为10MΩ,精度0.5级
直流电流表:量程0~20mA,20uA、200uA、2mA、20mA,四档切换,精度0.5级
照度计:0~20000Lx,分20Lx、200Lx、2000Lx三档切换
光功率计:0~2W,分2000μW、20mW、200mW和2W四档切换
(二)实训模块:
光纤位移测量实训模块
光电转速测量与控制模块
声光双控照明模块
太阳能小车驱动实训模块
CCD传感器测径模块
PSD位置测定实训模块
限位开关与光栅尺实训模块
增量式光电编码器实训模
(三)数据采集卡模块
高速USB数据采集卡:含8路模拟量输入,8路开关量输入,5路开关量输出,12位A/D转换,采集卡支持最大采样频率为400kHz。
上位机软件:本软件配合USB数据采集卡使用,实时采集实验数据,对数据进行动态或静态处理和分析,带有传感器虚拟仿真、双通道虚拟示波器、电机控制、DIDO等功能。
三、实训项目
白炽灯照度测量
激光光功率测量
光纤位移测量
光电传感器转速测量
计算机转速控制实训
声光双控照明实训
太阳能小车驱动实训
CCD传感器直径测量
PSD位置测定实训
长光栅位移测量
光电限位开关应用实训
增量式光电编码器角位移测量
