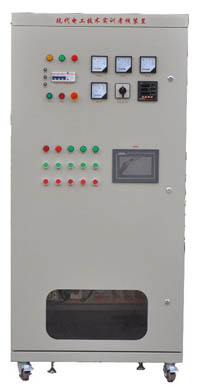

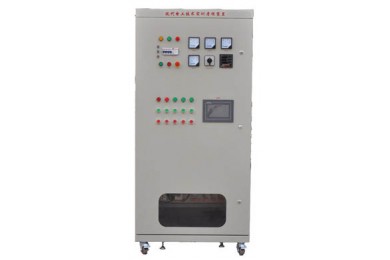

TYK-890 现代电气控制系统安装与调试实训装置

TYK-890 现代电气控制系统安装与调试实训装置

关 键 字:
产品编号:SN20220617094838578
产品描述

 TYK-890现代电气控制系统安装与调试实训装置

一、产品概述
现代电气控制系统安装与调试实训装置是根据教育部“振兴21世纪职业教育课程改革和教材建设规划”要求,结合生产实际和职业岗位的技能要求,按照职业学校的教学和实训要求研制和开发的产品。该实训考核设备适合高等职业学校、中等职业学校的机电设备安装与维修、机电技术应用、电气运行与控制、电气技术应用和电子电器应用与维修等专业和非电类专业的《电工技术》、《电工基本技能》、《电工测量与仪表》、《电机与电气控制》、《电动机控制电路》、《电力拖动控制电路》等相关专业模块的职业能力教学与实训。





二、结构组成
    由于维修电工高级培训涉及专业内容广,技术跨越性大,现有维修电工教学、培训、考核设备均采用多种不同的专用设备组合考核的形式,(如:电力电子考核设备、机床电气考核设备、PLC设备等、,投入成本大,专业培训、考核点多,不便使用、考核准备时间长、占用考核资源多、且不利于占地面积有限的环境使用。
    设备以标准的配电柜为主柜,合理利用柜体的双面空间,科学地布置电器及配套实验器材,本实用新型的目的在于克服上述现有技术中的不足之处,提供一种占地面积小、布局合理、结构紧凑、功能齐全,提高考核效率的创新技术方案。
    该种维修电工教学柜式实训考核装置,包括有柜架、观察窗、仪表操作盘、电气系统、电机机组组成,所说的电气系统由多个部分前后面板纵向展开排列,包括触摸屏部分、PLC主机部分、变频器部分、电力电子部分、直流电源部分、电力拖动与继电控制部分,电机轴功率、力矩、转速测量部分,交直流电压、电流,单三相交流电能、交流功率、功率因数测量部分等组成。
面板装有操作按钮,内部装有完成电动机控制电路所需要的各种低压电器,如漏电断路器、熔断丝、电流互感器、接触器、中间继电器、热继电器、行程开关按钮、转换开关、电压表、电流表以及电度表等,为了延长电器使用寿命,各电器的接点都先与接线端子相连,再在端子上接线操作,以求经久耐用。
    按生产现场的电气控制柜设计,元件按生产实际中常用的控制电路配备,选用元件与生产、生活中实际使用的元件一样,创设工作情景,实训与生产实际的工作过程相同,得到的技能训练全面,掌握的专业知识和技能牢固,对学生形成职业能力的训练效果好。
配备漏电保护、过载和电路保护,保障人身安全和设备使用安全。经鉴定中心多次使用实践证明,是一种理想的职业教育实训设备。
三、实训考核设备的功能
实训考核内容举例:
1、 单相电度表的连接;
2、 直接式三相有功电度表的连接;
3、 间接式三相有功电度表的连接;
4、 电流互感器与电流表完全星形接线;
5、 电流互感器与电流表不完全星形接线;
6、 转换开关与电压表连接测量三相电压。
7、 功率因数的测量;
8、 功率表一表法测量三相负载;
9、 功率表两表法测量三相负载;
10、 电流表与电流互感器Y连接电路的安装;
11、 电流表与电流互感器V连接电路的安装;
12、 交流异步电动机的点动控制电路连接;
13、 交流异步电动机的单向连续转动的控制电路连接;
14、 三相异步电动机直接起动、停车的控制电路连接;
15、 接触器联锁的三相交流异步电动机正、反转控制电路的连接;
16、 按钮联锁的三相交流异步电动机正、反转控制电路的连接;
17、 按钮、接触器联锁的三相交流异步电动机正、反转控制电路的连接;
18、 万能转换开关控制三相异步电动机的正反转;
19、 三相交流异步电动机Y-△(手动切换、启动控制电路的连接;
20、 三相交流异步电动机Y-△(时间继电器切换、启动控制电路的连接;
21、 定子绕组串联电阻启动控制电路的连接;
22、 三相交流异步电动机能耗制动控制电路的连接;
23、 三相交流异步电动机反接制动控制电路的连接;
24、 多台(3台及以下、电动机的顺序控制电路的连接
25、 电动机的往返行程控制电路的连接;
26、 直流电动机的正反转控制;
27、 直流电机的调速实验;
28、 他励直流电动机的机械性能测试;
29、 普通车床控制电路的连接;
30、 电动葫芦控制电路的连接;
31、 三相交流异步电动机既能点动,又能连续转动的控制电路连接;
32、 两地控制电路的连接;
33、 按钮切换的双速电动机调速控制电路的连接;
34、 时间继电器切换的双速电动机调速控制电路的连接;
35、 离心开关配合的反接制动控制电路的连接;
36、 变频器面板功能参数设置和操作实训;
37、 变频器对电机点动控制、启停控制;
38、 电机转速多段控制;
39、 工频、变频切换控制;
40、 基于模拟量控制的电机开环调速;
41、 基于面板操作的电机开环调速;
42、 变频器的保护和报警功能实训;
43、 基于PLC的变频器开环调速;
44、 PLC交通灯控制实训;
45、 PLC控制电机顺序启动;
46、 PLC控制三相异步电动机Y-△启动电路;
47、 触摸屏的参数设置;
48、 触摸屏的编程;
49、 触摸屏、PLC、变频器的综合实训;
50、 两相混合式步进电机的控制;
51、 两相混合式不进电机的力矩测量实训;
52、 交流伺服电机的控制;
53、 交流伺服电机的力矩测量实训;
54、 三相晶闸管全控桥式整流电路;
55、 三相晶闸管KC785集成触发电路;
56、 电流调节器、速度调节器及过流保护电路;
