供配电技术实训室设备

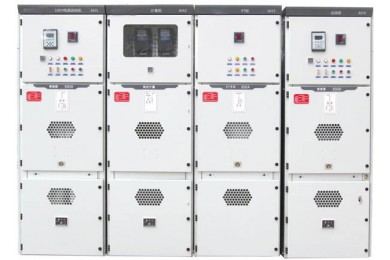

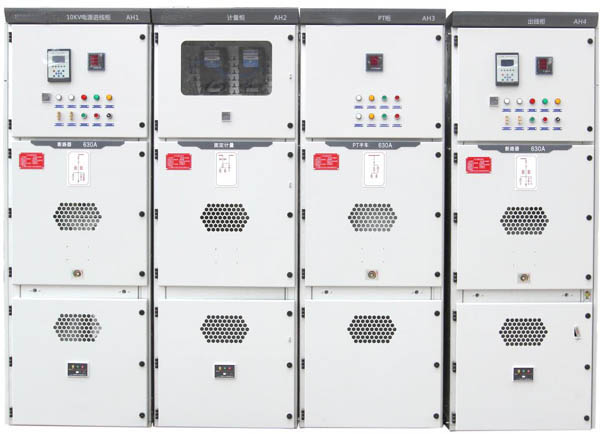

TY-GPD2A智能高压配电实验系统
-
关 键 字：
智能高压配电实验系统
- 产品编号：SN20180702193210860
产品描述
一、主要技术参数
1）额定绝缘电压：直流660V
2) 额定工作电压：交流380V
3）辅助电路额定工作电压：交流380V、220V
4）母线额定电流：600A
5）分支母线额定电流：60A；
6）柜体尺寸：柜高：2300mm，柜宽：800mm，柜深：1510mm
二、结构特征
1) 柜体由薄钢板冲压成形，采用标准化设计，结构零-件通用性强，机械强度高。
2）柜体上部为主母线室、前部为电器室、后部为电缆进出线室，各室间有钢板或绝缘板作隔离，以保证使用安全。
3) 柜体结构零件的表面保护层烤漆色泽美观质量可靠。
4 )机械联锁：KYN28柜抽屉小室的门与断路器或隔离开关的操作手柄设有机械联锁，只有手柄在分断位置时门才能开启以保证安全。
一、设备的功能特点和配置
本系统包含以下项目：
高压计量柜、高压进线柜、高压出线柜、高压电机柜安全防护材料与工具、安全标志
配置清单
|
序号
|
设备名称
|
数量
|
功能
|
主要性能及技术指标
|
|
1
|
高压进线柜
|
1套
|
1、真空断路器
2、中置小车式
3、可以进行各相电压转换操作
4、有三相电流、电压指示仪表
5、断路器板前操作
6、设备带有前后有隔离保护钢板
7、具有五防、四遥功能
8、高压电压互感器（模拟）
9、高压电流互感器
|
1、电流互感器：LZZBJ9-12/30/5
2、电压互感器JDZ-10
3、真空断路器：VS1-12/630A/25KA户内高压真空断路器
4、温湿度控制器：N2K-(TH) AC220V
5、带电显示器：DSN-10/Q
6、微机保护器：SN100系列
7、多功能电能表：194E带通讯接口
10、避雷器：HY5WS-17/50
|
|
2
|
高压计量柜
|
1套
|
1、可以进行各相电压转换操作
2、有三相电流、电压指示仪表
3、设备带有前后有隔离保护钢板
4、开有必要的观察窗
5、进线方式：上下均可进出
6、高压电压互感器（模拟）
7、高压电流互感器
8、有功功率测量
9、有功电能测量
10、其他电量测量
11、具有五防、四遥功能
|
1、电流互感器：LZZBJ9-12/30/5
2、电压互感器
3、三相有功表：DS862
4、三相无功表：DXS196
5、温湿度控制器：N2K-(TH) AC220V
6、带电显示器：DSN-10/Q
7、电磁锁：DSN-BM/Z AC220V
8、多功能电能表：194E带通讯接口
9、加热器：JRD2-50W AC220V
|
|
3
|
高压出线柜
|
1套
|
1、真空断路器
2、中置小车式
3、可以进行各相电压转换操作
4、有三相电流、电压指示仪表
5、断路器板前操作
6、设备带有前后有隔离保护钢板
7、具有五防、四遥功能
8、高压电压互感器（模拟）
9、高压电流互感器
|
1、电流互感器：LZZBJ9-12/30/5
2、电压互感器
3、真空断路器：VS1-12/630A/25KA户内高压真空断路器
4、温湿度控制器：N2K-(TH) AC220V
5、带电显示器：DSN-10/Q
6、避雷器： 17/50
7、多功能电能表：194E带通讯接口
8、微机保护器：SN100系列
|
|
4
|
高压PT柜
|
1套
|
1、带有有电压互感器的PT车
2、中置小车式
3、有三相电流、电压指示仪表
4、设备带有前后有隔离保护钢板
5、具有五防、四遥功能
6、高压电压互感器（模拟）
|
1、PT车
2、电压互感器：JDZ-380/380/100/220V
3、电压表（指针式）：42L6-V/12/0.1
4、温湿度控制器：N2K-(TH) AC220V
5、加热器：JRD2-50W AC220V
6、多功能电能表：194E带通讯接口
|
|
5
|
安全防护材料与工具
|
1套
|
1、安全防护用品
2、安全防护用品
3、安全防护用品（正常的倒合闸、设备巡视、记录防护）
4~9、电气设备维护工具
|
1、绝缘手套2副
2、绝缘靴2副
3、电工常用工具
4、套筒扳手1套（17件套）
5、梅花扳手1套（8件套）
6、呆头扳手1套（8件套）
7、接地线（5M）
8、兆欧表(1000V)、万用表(MY60)、钳形表(5~200A)
|
全套设备
|
序号
|
名称
|
型号
|
单位
|
数量
|
|
1
|
10kv高压配电开关柜计量柜
|
KYN28
|
套
|
1
|
|
2
|
10kv高压配电开关柜进线柜
|
KYN28
|
套
|
1
|
|
3
|
10kv高压配电开关柜出线柜
|
KYN28
|
套
|
1
|
|
4
|
10kv高压配电PT柜
|
KYN28
|
套
|
1
|
|
5
|
模拟变压器
|
380V/380V 10KW
|
套
|
1
|
