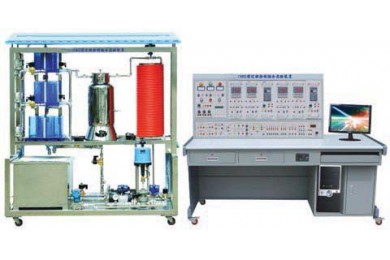

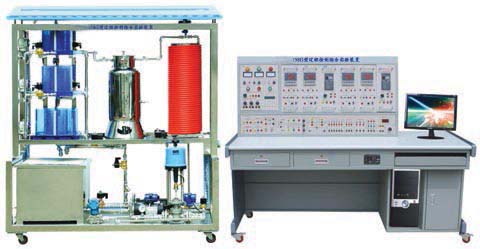

TYGCK-1D高级型过程控制综合实验装置
-
关 键 字：
高级型过程控制综合实验装置
- 产品编号：SN20180703131111933
产品描述
一、概述：
过程控制综合实验装置是模仿现代工业生产过程中常见的物理量，诸如温度、压力、流量、液位等参数，对其进行测量、控制，分析过程参数变化特性，研究过程控制规律的教学实验设备，过程控制综合实验装置选用智能化的工业用仪器仪表，接近工业实际，使用安全，运行稳定，维护简单，性价比优越。本装置集合多种控制方式，再现实际工业现场使用的控制手段，采用声光报警系统，并提供用户更友好的二次开发接口。
二、结构与特点：
（一）、设备特点：
1、分体式设计，模块化组装式结构，可以根据不同的需要选择仪表控制、PLC控制，DDC控制组成不同的控制系统。
2、三水箱配置；双路供水系统。
3、实验柜完全敞开设计，内部器件全部可视，有利直观教学和维护。
4、人性化设计，配有储水箱，进排水自控装置，减轻实验人员劳动强度。配有实验专用线的挂线架，取线挂线方便、整洁、美观。为实验文明操作提供条件。
5、装置的仪表、部件均选用现代化技术工业级产品，智能化程度高。精度好，规格多样。有利直观教学和拓宽学生工业现场知识。为以后走上社会打好结实基础。
6、安全度高，系统配有漏电保护，带保护套的专用实验电源连线，及温控箱防止无水加温自动控制等，力求保护人身、设备安全。
7、开放度好，在教师指导下，学生可观察、可自己动手参与操作、可自行编程进行验证、可根据记录的实时曲线进行理论分析等。
8、锅炉加热程控保护系统
（1）、锅炉加热内胆加由水位液位保护装置，水位不达到一定的高度，控制系统不能控制可控硅调压器工作。
（2）、电加热管电源控制开关采用钥匙开关，不实验时，由教师保护放置钥匙，避免无关人员误操作。
9、电源保护措施
（1）、加有电流型漏电保护器。
（2）、三相电源加有保险管，防止断路。
10、电源启停控制方式；
采用启停按钮控制接触器来控制电源的启停。
11、漏电保护装置及安全性和安全承诺；
（1）、各种电源及各种仪表的可靠的保护功能
（2）、各种电源及各种仪表的强电采用开关控制，学生不自行接线，不存在强弱电混插的问题。
（3）、实验强电接线插头采用封闭式结构，防止触电事故的发生。
三、技术参数:
1、供电电源
单相交流电源：220VAC±10%、50Hz±5%、16A，系统必需接地良好。
2、实验室应有水源和进排水口。进排水口与设备间距离一般要求小于10米
3、系统仪表的输入、输出信号符合IEC标准
4、系统提供直流线性稳压电源。
5、上位计算机组态软件
6、外形尺寸（组合后）：2200mmX1900mmX700mm。
四、实验项目：
（一）特性实验
1、 水箱单容特性实验
2、 水箱双容特性实验
3、 上下水箱双容特性实验
4、 电动阀流量特性实验
5、 变频器流量特性实验
6、 温度特性实验
7、 压力特性实验
（二）单回路控制实验
1、液位位式控制(同时能发出报警)
2、电动调节阀支路单容液位控制实验
3、变频器支路单容液位控制实验
4、上水箱双容液位控制实验
5、上下水箱双容液位控制实验
6、三容液位控制实验
7、电动调节阀支路流量控制实验
8、变频器支路流量控制实验
9、锅炉内胆温度控制实验
9、锅炉内胆温度位式控制
（三）串级控制实验
1、双容串级控制实验
2、上水箱液位与电动阀支路流量串级控制实验
3、上水箱液位与变频器支路流量串级控制实验
4、三闭环三容液位串级控制实验
5、温度温度流量串级控制实验
6、温度流量串级控制实验
7、温度与温度的串级控制实验
（四）比值控制实验
1、 单闭环比值流量控制实验
2、 随动流量比值控制实验
（五）前馈反馈控制实验
1、下水箱液位流量前馈反馈控制实验
2、锅炉内胆温度流量前馈反馈控制实验
解耦控制实验
1、 液位温度解耦控制实验
2、 温度内胆和夹套温度解耦控制
（六）DDC控制实验内容
1、 水箱单容特性实验
2、 水箱双容特性实验
3、 上下水箱双容特性实验
4、 电动阀流量特性实验
5、 变频器流量特性实验
6、 温度特性实验
7、 压力特性实验
（七）单回路控制实验
1、电动调节阀支路单容液位控制实验
2、变频器支路单容液位控制实验
3、上水箱双容液位控制实验
4、上下水箱双容液位控制实验
5、三容液位控制实验
6、电动调节阀支路流量控制实验
7、变频器支路流量控制实验
8、锅炉内胆温度控制实验
9、锅炉内胆温度位式控制
（八）串级控制实验
1、上水箱双容串级控制实验
2、上水箱液位与电动阀支路流量串级控制实验
3、上水箱液位与变频器支路流量串级控制实验
4、三闭环三容液位串级控制实验
5、温度串级实验
6、温度流量串级控制实验
7、温度与温度的串级控制实验
（九）比值控制实验
1、单闭环比值流量控制实验
2、随动流量比值控制实验
（十）前馈反馈控制实验
1、下水箱液位流量前馈反馈控制实验
2、锅炉内胆温度流量前馈反馈控制实验
（十一）解耦控制实验
1、 液位温度解耦控制实验
2、 上水箱双容液位解耦控制实验
