TY-QC327型ABS/ESP制动系统实训台: 关键字： ABS/ESP制动系统实训台; 产品编号：SN20180705094234180

产品描述

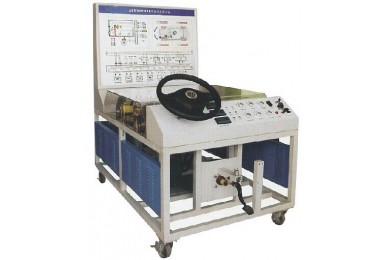

TY-QC327型ABS/ESP制动系统实训台

【产品简介】
本实验台以桑塔纳3000防抱死制动系统实物为基础，由移动台架、控制台和测量面板三部分组成。适用于中高等职业学院和培训机构的汽车ABS/EBD系统构造与维修实训教学，能够满足对ABS/EBD系统的结构、工作原理的教学和考核需要。本实验设备操作方便，安全可靠，易于维护。

【标准配置】
一、移动台架
    1、移动脚轮、主台架；
    2、ABS/EBD制动系统（包括制动踏板、制动总泵、真空助力器、分泵、ABS/EBD泵、ABS/EBD控制电脑ECU、轮速传感器、前后制动装置、传动半轴、管路）；
    3、辅助组成部分（包括变频调速电机、2个惯性盘〈飞轮〉、传动软联轴器、电机过载自动断电保护装置、真空泵）。
二、控制台
    1、点火开关、OBDII诊断座、6个油路压力表、DC12V电源、二相电源漏电保护开关、三相电源漏电保护开关、变频电机调速控制装置等；
    2、相关的继电器、保险丝；
    3、集成电路故障设置及故障排除系统等。
三、检测台
    1、参数显示数字电压表、LED显示灯。
    2、完整的彩色ABS/EBD电控系统元件结构图、电路结构及工作原理图、液压制动原理图等；
    3、各个电路插头的结构图及针脚标识图和名称；
4、与电脑针脚一致的外接式检测端子。
【功能特点】
一、展示功能
二、动态运行功能
三、实时显示功能
四、自诊断和检测功能
五、故障设置与考核功能
六、安全保护功能
七、根据教学内容进行分区，各功能区清晰明了。合理的工业造型，整体结构合理。

【产品工艺】
一、面板工艺和特点
（一）测量面板
    面板具有耐较大温差（-30～60℃），耐磨，防潮，耐腐蚀，不易变形，寿命长等特点。
    1、采用8mm厚优质高密度PVC板作底板。
    2、采用进口优质高强度高粘性的底膜材料，德国激光喷描技术成型，彩色内容具有极高的清晰度，。具有耐磨不易退色等特点。
（二）控制面板
    1、采用3mm厚铝板，坚固耐用，不易变形。
    2、采用腐蚀雕刻工艺，凹型高清晰度字体，永不消退，具有防火、防水、防潮、耐腐蚀、耐磨，坚固耐用。
二、面板柜使用优质冷轧钢板折弯成型，无缝焊接。面板柜与移动台架为可分离结构，便于拆装。
三、台架采用国标管材，无缝焊接。台面及侧板使用优质冷轧钢板折弯成型。
四、金属表面采用高温喷塑处理，漆面坚固美观。
【参数】
尺寸：（长*宽*高）1500*1100*1500（mm）
重量：350kg
电源：380V、220V
电机功率：5.5kw
