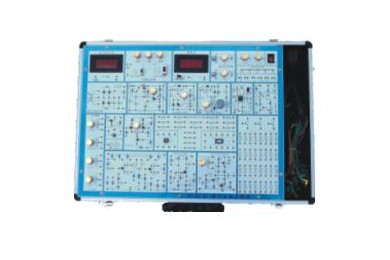

TY-A6模拟电路实验箱

TY-A6模拟电路实验箱

关 键 字: 模拟电路实验箱
产品编号:SN20180714151007608
产品描述

TY-A6模拟电路实验箱

TY-A6模拟电路实验箱是根据《高等工业学校电子技术基础》教学大纲中确定的教学实验要求为基础,汲取了众多专业教师的教学经验,并综合了众多同类产品的优点而设计的。它函盖了《模拟电子技术基础》课程全部实验内容,既为初学者提供了验证性实验电路,又为课程设计提供了扩展平台。

一、系统特点:
1、扩展性强。实验电路采用单元电路方式设计,单元电路即基本实验电路,再外接其他元件为该电路参数,或与其他的单元电路组合,完成不同的实验要求。
2、实验原理图都印刷在实验板表面,实验电路由学生按照实验原理图进行搭建,既培养了学生的独立思维能力及动手能力,也增强了该实验箱的适用性、扩展性。
3、大部分元器件安装在实验板正面,增加了学生的感性认识;
4、实验连线插孔采用锁紧式镀金插孔,通过焊接固定在实验板上,不松动,不氧化,寿命长,连接可靠,维修方便、简捷;
5、扩展实验区由IC圆孔插座、阻容元件的接插件、三极管的接插件组成。可接插电阻、电容、二极管、三极管,集成电路等,可进行课程设计实验。
6、电源输出均有过流保护,自动恢复功能。
7、实验箱由一体型铅合金型材制成,箱体牢固可靠,不变形,重量轻,绝缘安全性能好,开关箱盖方便可靠,外型美观,造型气派。
二、系统组成
1、电源:输入:AC 220V±10%,50HZ
输出:※DC:+5V,DC I≥1A
※DC:-5V,DC I≥0.5A
※DC:±12V,DC I≥0.2A
※DC:-5V~-12V可调, I≥0.2A
※DC:+5V~+27V可调,DC I≥0.2A
以上各路输出均有过流保护,自动恢复功能
※AC V:7.5V×2;AC I≥0.15A
2、直流信号源:双路 -0.5V~+0.5V;-5V~+5V两档连续可调.
3、函数发生器:输频率达到1MHz以上。
输出频率:10Hz~1MHz,分四档
可输出 方波: 0~20V
三角波:0~15V
正弦波:0~10V
4、数字频率计(0~300KHz)
5、数字直流电压表(0~30V)
6、分立元件电路
(1)整流、滤波和串联稳压电路;(2)单级放大电路;(3)两级阻容耦合放大电路;
(4)负反馈放大电路;(5)射极跟随器;(6)差动放大电路;(6)互补对称功放电路;
(7)场效应管电路;(8)可控硅电路; (9)电阻、电容和二、三极管等组成;
(10)电位器组、12V灯泡、扬声器。
7、集成模拟电路
(11)集成功放(LM386);(12)集成稳压电路
8、扩展实验区提供8芯、14芯IC圆孔插座各1个,50个阻容元件的接插件,和3个三极管的接插件。
9、实验箱尺寸:510mm*330mm*100mm(长*宽*高)
三、实验项目
1、常用电子仪器使用练习、用万用表测试二极管、三极管
2、单级放大电路
3、两级放大电路
4、负反馈放大电路
5、射极跟随器
6、差动放大电路
7、比例求和运算电路
8、积分与微分电路
9、波形发生电路
10、有源滤波器
11、电压比较器
12、集成电路RC正弦波振荡器
13、集成功率放大器
14、整流滤波与并联稳压电路
15、串联稳压电路
16、集成稳压器
17、RC正弦波振荡器
18、LC振荡器及选频放大器
19、电流/电压转换电路
20、电压/频率转换电路
21、互补对称功率放大器
22、波形变换电路
23、场效应管实验
24、可控硅实验电路
综合实验:
25、函数信号发生器的组装与调试
26、温度监测及控制电路
27、用运算放大器组成万用电表的设计与调试
