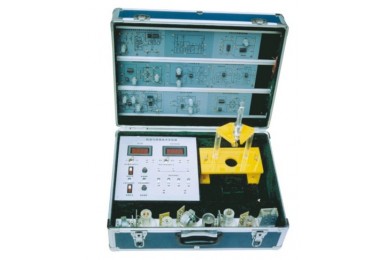

TY-810B型传感器技术实验箱

TY-810B型传感器技术实验箱

关 键 字: 传感器技术实验箱
产品编号:SN20180714153524263
产品描述

TY-810B型传感器技术实验箱

      TY-810B型传感器综合实验箱是上海华育教学设备有限公司多年生产传感器技术教学实验装置的基础,为适应不同类别,不同层次的专业需要,推出的模块化的新产品。

HY-811B型传感器技术实验箱


检测与转换技术实验台(箱)主要用于各大、中专院校开设的“自动检测技术”、“传感器原理与技术”、“非电量电测技术”、“工业自动化仪表与控制”、“机械量电则”等课程的实验需要。
显示仪表要求:
1、数字式电压表:3位半显示,量程±2V、±20V,输入阻抗100KΩ,精度1%。
2、数字式频率/转速表:由四位数码管,2只发光管及频率/转速切换开关组成,频率表量程2K2-500KHz,输入阻抗100KΩ,精度1%。
发光管不亮×106,下发光管亮×103,上发光管亮×106。
振荡器要求:
1、低频振荡器:1-30Hz输出连续可调,Vp-p值20V,输出电流0.5A。
2、差动放大器:通频带0-10KHz,可接成同相、反相,差动结构,增益为1-150倍的直流放大器。
3、四组直流稳压电源:±5V、±15V,有短路保护功能。
4、数字式电压表:量程0-20V分别为±2V至±20V3位半显示,输入阻抗大,精度1%。
5、频率/转速表,频率测量范围1-9999Hz转速测量范围1-9999RPM。
数据采集卡及处理软件
数据采集工作12位AD转换、RS232接口,分辨率由1/22048,采样周期1m-100ms,采样速度可选择,即可单次采样亦能连续采样。提供的处理软件有良好的计算机界面,可以进行实验编辑、数据采集、特性曲线的分析、比较、文件存取、打印等。
主要技术参数:
输入电源 AC220V   50Hz
直流电源 ±5V   ±15V
稳压系数 ±1%
电压纹波 ≤10mV
非线性误差 ≤5%
测量精度 ≤1%
功耗 100VA
输出电流 1A
9种传感器实验内容如下:(带*为实验为思考实验)
  实验一 电阻式传感器的单臂电桥性能实验
  实验二 电阻式传感器的半桥性能实验
  实验三 电阻式传感器的全桥性能实验
  实验四 电阻式传感器的单臂、半桥和全桥的比较实验
* 实验五 电阻式传感器的振动实验
* 实验六 电阻式传感器的电子秤实验
  实验七 变面积式电容传感器特性实验
  实验八 差动式电容传感器特性实验
* 实验九 电容传感器的振动实验
* 实验十 电容传感器的电子秤实验
  实验十一 差动变压器的特性实验
  实验十二 自感式差动变压器的特性实验
* 实验十三 差动变压器的振动实验
* 实验十四 差动变压器的电子秤实验
  实验十五 光电式传感器的转速测量实验
  实验十六 光电式传感器的旋转方向测量实验
  实验十七 接近式霍尔传感器实验
  实验十八 霍尔传感器的转速测量实验
  实验十九 涡流传感器的位移特性实验
  实验二十 被测体材质对涡流传感器特性的影响实验
* 实验二十一 涡流式传感器的振动实验
  实验二十二 涡流式传感器的转速测量实验
  实验二十三 温度传感器及温度控制实验(AD590)
  实验二十四 温度传感器温度特性实验(AD590)
  实验二十五 磁电式传感器的特性实验
  实验二十六 磁电式传感器的转速测量实验
  实验二十七 磁电式传感器的应用实验
  实验二十八 压电加速度式传感器的特性实验
  实验二十九 光纤传感器的位移特性实验
  实验三十   光纤传感器的振动实验
  实验三十一 光纤传感器的转速测量实验
  实验三十二 压阻式压力传感器的特性实验
* 实验三十三 压阻式压力传感器的差压测量实验
