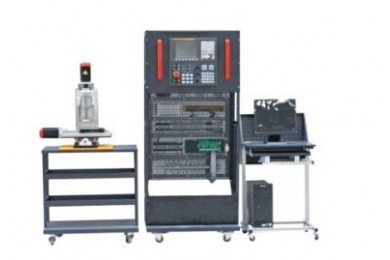

TY-805DM型数控铣床电气控制与维修实训柜

TY-805DM型数控铣床电气控制与维修实训柜

关 键 字: 数控铣床电气控制与维修实训柜
产品编号:SN20180704134112592
产品描述

TY-805DM型数控铣床电气控制与维修实训柜

    本实训柜是按照职业教育的教学和实训要求而研制的。它适合各职业院校机电技术与应用、电气技术应用、数控、数控机床调试与维修等专业教学与技能实训,也适合职业培训学校、职教中心、鉴定站/所数控维修技能鉴定考核。

一、产品特点
    配有西门子808D数控系统,采用数控机床的电气控制系统开放式、模块化结构设计,能完成数控车床的系统安装调试、参数设置、PLC编程、故障诊断与维修、数控编程操作等多项任务。
    采用工业柜式结构双面设计,具有占地面积小、实训操作方便、外形美观等优点。实训柜正面装有数控系统、变频器、伺服驱动器、伺服电机等模块,并将各模块接口信号引出,供外部接线与测量;背面装有低压电气器件、变压器等,配有布线槽、接线端子,学生可通过端子自行接线布线,具有一定的扩展性。
    具有故障维修考核功能,可设置28个数控铣床的典型的电气故障。考核系统由计算机和智能考核终端组成,由教师机进行故障设置,学生对故障现象进行分析,在学生机上输入相应的故障代码进行故障排除。智能考核终端由240×128点阵蓝底背光液晶屏、PVC轻触键盘、单片机、存储器、网络接口等组成,可单独进行操作。
二、技术性能
输入电源:三相四线~380V±10%  50Hz
工作环境:温度-10℃~+40℃  相对湿度<85%(25℃) 海拔<4000m
装置容量:<3kVA
重    量:250kg
外形尺寸:80cm×60cm×175cm
三、实训装置的基本配置及功能
    实训柜为铁质双层亚光密纹喷塑结构,冷轧钢板、铝质面板;双面柜门设计,设有玻璃门,直观清晰。柜体右下方留有电源输入线。由漏电保护器控制总电源,控制屏的供电由钥匙开关和启停按钮控制。
数控系统单元:采用西门子公司的“SINUMERIK 808D ”数控系统,可同时控制3个数字进给轴和1个主轴。
驱动系统:X、Y、Z轴驱动系统由西门子S120伺服驱动器和1FK7交流伺服电机组成,用于控制X轴/Y轴和Z轴进给;
主轴系统:主轴电机变频控制,由三菱变频器进行无级调速。
四、实训项目
1、电气控制电路设计与分析
2、数控各单元连接与控制
3、数控系统参数设置与调试
4、输入输出接口原理实训
5、伺服驱动系统调试与应用
6、主轴变频原理与应用
7、铣床参考点调试
8、数控系统数据备份与通讯
9、PLC编程及应用
10、故障诊断与维修
11、数控系统操作与编程
五.数控系统配置:

可配系统

西门子

发那科

华中

广数

凯恩帝

华兴

808D

0i mate MD

HNC21

GSK983

KND10M

WA97M
