TY-76D型 机床电气技能实训考核鉴定装置

TY-76D型 机床电气技能实训考核鉴定装置

关 键 字: 机床电气技能实训考核鉴定装置
产品编号:SN20180702112636995
产品描述

TY-76D型 机床电气技能实训考核鉴定装置
(柜式双面、二种机床)

一、概述
本机床电气技能考核实训装置,是为各职业院校的电气类专业及社会电工考核,以及各市、县维修电工、国家职业技术鉴定所(站)等单位的教学、实训、实习、考核及技能鉴定而研发的实训考核装置。由于该装置全部采用实际工业上应用电器,因而可靠性好、寿命长。装置外形美观,操作方便,直观性强,不但可用于相关课程的课堂演示、实训、实习,而且还可作为机床电气控制线路维修技能的培训。此外,它还能提供全方位真实的机床电气故障排除的技能训练,有效地提高学生对机床设备的维修技能。

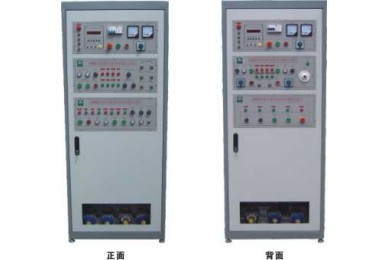

机床电气技能实训考核鉴定装置

二、特点
1 、本装置采用标准配电柜为主体柜,充分利用该柜双面空间位置,每一面分别设有一台铣床和一台车床,其配电柜将四种机床电气线路合为一体,因而具有占地面积小、外形美观、经济效益高等特点。
2 、直观性强,通过操作可熟悉机床的电气控制线路的原理和特点。
3 、技能培训用的控制线路和经特殊设计的电机,可模拟各种实际机床的电气线路,也可满足机床的电气故障分析及排除的训练要求。
4 、通过一只转换开关就能实现两种机床电路的切换,方便快捷。
5 、可以人为的设置故障点,只要通过开关切换就可设置。
6 、配电柜设有电压型漏电保护器和电流型漏电保护器,以确保操作者的安全。此外,还设有定时器兼报警记录仪(服务管理器),为学员的考核提供了一个统一的标准。
三、机床电气技能培训考核柜的技术参数
1 、输入电压:三相四线~ 380V±10% 50Hz
2 、工作环境:环境温度范围为 -5℃ ~ + 40℃ ,相对湿度< 85% ( 25℃ )
3 、装置容量:< 1.5KVA
4 、外形尺寸: 800mm × 600mm × 1500mm
5 、设备重量: 200kg
四、装置主要由以下几个部分组成
1 、控制柜门
在控制柜门面上,装有一只交流电压表、一只交流电流表、定时兼报警记录仪、电压指示切换开关;启动、停止、急停按钮。 X62W 万能铣床和 C6140 普通车床的操作按钮和动作指示以及两种机床电路的切换开关;
通过电压指示切换开关,在电压表上分别能指示电网的 U UV 、 U VW 、 U WU 线电压值;交流电流表用来监视负载的大小;
定时器兼报警记录仪(服务管理器),平时作为时钟使用,具有设定实训时间、定时报警、切断电源等功能。此外,还可以自动记录由操作错误而造成的漏电告警次数,为学生实训技能的考核提供了一个统一的标准。
2 、控制柜主体
控制柜分四个部分
第一部分为 X62W 万能铣床的电气线路部分,在该面板上装有 X62W 铣床所有的元器件;
第二部分为故障设置箱,故障箱盖上印有两种机床的电气原理图,故障箱内设有 32 个故障开关其中 X62 设有 29 个故障点、 C6140 设有 19 个故障点,故障箱门配有钥匙,便于管理和考核;
第三部分为 C6140 普通车床的电气线路部分,在该面板上装有 C6140 车床所有的元器件;
第四部分为电机面板,共有三台电机,它们分别用来模拟实际机床各种运动部分的动作,电机和速度继电器的线头全部用柱子引到面板上,方便测试。
五、完成的实训项目
1 、认识低压电气的结构
2 、 C6140 普通车床电气控制培训
3 、 C6140 普通车床电气线路排故考核
4 、 X62W 万能铣床电气控制培训
5 、 X62W 万能铣床电气线路排故考核
6 、通过操作机床,掌握常用机床的操作方法
