TY-X10BA建筑防烟排烟系统实训装置

TY-X10BA建筑防烟排烟系统实训装置

关 键 字:
产品编号:SN20220928104301537
产品描述

 TY-X10BA建筑防烟排烟系统实训装置

一、系统概述:

建筑防烟排烟系统实训装置根据防烟排烟系统按照其控烟机理、分为防烟系统和排烟系统,设备设计为机械式加压送风系统和机械式排烟系统。防烟排烟系统实训装置由模拟房间配备系统和排烟风机系统组成(主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成。

二、技术参数
1、输入电源:三相四线(或三相五线)~380V±10% 50Hz
2、工作环境:环境温度范围为-5℃~+40℃  相对湿度<85%(25℃)  海拔< 4000m
3、装置容量:<3.8kVA
4、通风系统台:外形尺寸:2000mm800mm2000mm
    控制柜尺寸:600mm700mm1600mm
5、安全保护:具有漏电压、漏电流保护装置,安全符合国家标准
6、工作环境:环境温度范围为-5℃~+40℃  相对湿度<85%(25℃)  海拔< 4000m
7、教学一体机:32寸内装多功能教学软件,10点红外屏,处理器I3,硬盘:126G,尺寸:32寸,内存:4G,网络,无线
三、系统特点

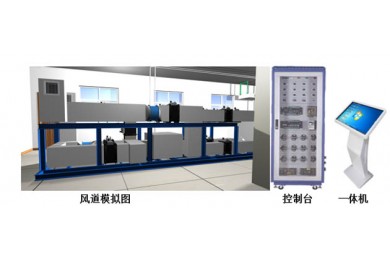

整机系统由三部分组成:
1)、风系统整体放置在一个2000mm1000mm800mm平台上,可移动,平台上风系统由不燃材料制作,系统中设置有阀门,风机,子系统,出风口等。
2)控制系统:系统各种模拟信号组成,可模拟一定情况下的在火灾发生时的控制方式。
3)教学一体机:教学同步动画控制,软件与装置结合,在设备上任何一点操作,软件会有同步的动画控制,以及对应的原理数据控制关系
1、风系统的完整性、:与实际中的通风系统、控制功能、保护功能、显示功能完全 一致。
2、系统与真实的通风排烟系统,风系处理系统原理相同,微型化展示了通风排烟系统的特点,结构、控制方法。
3、装置直观展示了通风系统的系统结构、工作原理,便于教师的演示讲解及学生对课本知识理解掌握。结构合理,造型美观 装置结构合理紧凑、造型美观大方,实训桌还设有四个万向轮和四个固定调节机构,便于移动和固定。
4。通过具体现象提高学生分析能力,有利于学生将理论用于实际,并培养其实际动手能力。
5、设有电流型漏电保护装置,对地漏电电流超过一定值,即跳闸切断电源;并有热保护器件,对压缩机进行过热、过载保护等功能。
6、DDC数字量控制模块2个,16路AI输入,6路DO输入,8路DO输出
7、触摸式一体教学平台,内装多功能教学软件,10点红外屏,处理器I3,硬盘:126G,尺寸:32寸,内存:4G,网络,无线
8、教学同步动画控制:软件与装置结合,在设备上任何一点操作,软件会有同步的动画控制,以及对应的原理数据控制关系
9、显示仪表:仪表将显示处理来自模拟电位器和上位机的控制模拟值。如阀门的开度,对比关系。
四、系统配置
1、系统由模拟房间配备系统和排烟风机系统组成(主要由风口、风阀、排烟窗和排烟风机、排烟防火阀、送风机、送风风道以及排烟风道和相关的火灾探测器、联动控制系统组成
2、模拟排烟系统控制:消防防排烟系统由风机、风管、自动排烟阀、防火阀、连接控制柜以及联动控制中心等组成,消防防排烟系统的工作原理是当消防控制中心收到火灾信号时,联动消防防排烟风机控制柜启动风机并打开排烟阀,将室内浓烟从风管中向室外排放,达到排烟效果。
3、加压送风机采用多翼式离心风机,
4、加压送送管道采用不燃材料制作,加压送风口和用常闭式,采用手动或电动开启控制方式,
5,70度排烟防火防由控制执行器、不燃材制作而成。
6、排烟风机采用轴流风机,能在280度条件下作不小于30Min
7、排烟防火阀。安装在机械排烟设施的管道上,平时呈开启状态,火灾时当排管道内温度达到280度时关闭。
8、 排烟口,安装在机械排烟风管上作为烟气吸入口中,平时呈关闭壮态。火灾时需要排烟时手动或电动打开
五、操作实训:
1、消防排烟系统的认识
2、消防防烟系统的认识
3、消防防类系统控制操作
4、消防排烟系统的手动操作
3、消防排烟系统的自动操作
4、消防排烟系统与操联动中心的操作
5、消防排烟系统的联动编程

6、消防防烟系统的联动编程

7、排烟防烟系统安装与维护操作

8、排烟防烟系统设计与施工实训。



六、配置表
序号 设备名称 数量 备注
1 CO2传感器 1个 4-20MA
2 湿度传感器 1个 4-20MA
3 铝型材框架 1个 40*40MM铝型材框架2400*1000*1600
4 温度传感器 1个 4-20MA
6 压差开关 1个
7 烟雾传感器 2套 高精度烟雾浓度检测采集模块气体变送器
8 70防火阀 2套
9 DDC控制模块, 2套 16路AI输入,6路DO输入,8路DO输出
10 回风道管路 1套 按要求
11 通风管路 5米 定制
16 出风口 若干
12 排风风机 1套 180W/220V
13 电气控制箱    500*400*150
14 声光报警器
15 送风机
16 编程软件 1个
17 应用程序 1个 动画演示
18 仪表
19 触摸式一体教学平台   内装多功能教学软件,10点红外屏,处理器I3,硬盘:126G,尺寸:32寸,内存:4G,网络,无线
