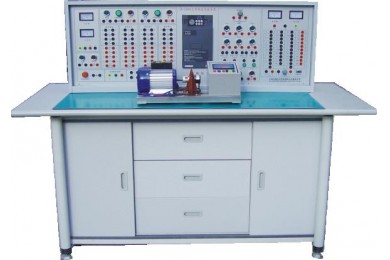

TY-401型变频调速实验装置

TY-401型变频调速实验装置

关 键 字: 变频调速实验装置
产品编号:SN20180702194923124
产品描述

TY-401型变频调速实验装置

一、产品特点:
本装置采用典型的日本三菱公司推出的FR-D740-0.4K型变频调速器(380V、0.4kW)为主机。敞开式的结构,能让学生综合地学习和掌握变频调速器结构原理、检测维护。它适用于大中专院校、职校、技校自动化专业配套教学和开放实验。


二、实验台技术参数:
1、输入电源:AC380V±5% 50Hz
2、额定电流:3A
3、环境温度:-5℃~40℃
4、外形尺寸:1500×700×1250mm
5、相对湿度:≤90%(25℃)
6、变 频 器:FR-D740-0.4K
三、产品构成:
1、实验台:安装有实验所需的全部电器元件、仪表、开关按扭等,使整体坚固美观实用,实验方便。
2、实验负载电动机:采用三相异步电动机1台 180W/380V。
3、实验导线:所有接插件均采用安全型迭接插头,为学生实验提供了极高的安全性,实验插接方便、快捷。
4、直流电压:0~10V可调输出;直流电流:0~20mA;同时设点动、自锁按钮、逻辑开关、1K电位器。
5、继电接触实训组件:
    提供交流接触器3只、时间继电器1只,以上器件所有端子均已引至面板上,完全由操作者自由布线。
5、实验桌:实训桌为铝材框架结构,桌面为防火、防水、耐磨高密度板;下部设有大抽屉,用于放置工具及资料,电脑桌联体设计。
四、实验项目:
(一)继电接触控制实训
1.三相异步电动机点动控制和自锁控制
2.三相异步电动机Y/△换接启动控制
3.三相异步电动机联锁正反转控制
4.三相异步电动机延时正反转控制
(二)变频控制实训
1.PU点动运行实验
2.多段速度运转实验
3.外部点动运行实验
4.开环运行实验
5.瞬时停电起动实验
6.外部操作实验
7.组合操作实验
8.通讯操作运转实验
9.频率跳变操作实验
