变频调速实验装置

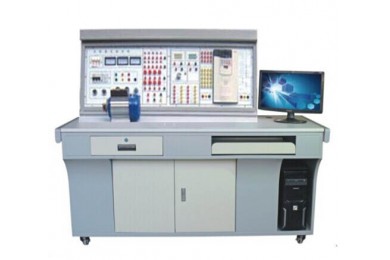

TYX-1型变频调速技术实训装置
-
关 键 字：
变频调速技术实训装置
- 产品编号：SN20180702195302408
产品描述
一、概述
本装置是在总结当前变频调速实训教学设备的基础上，推出的一款先进的变频调速装置，该实训装置为变频技术实训和考核提供了先进的操作平台。变频器选用应用广泛的三菱 FR-A540-0.75K 变频器（用户也可选用其它品牌的变频器，价格另议），带有 RS485 通信接口。实训台可完成 “ 变频调速技术 ” 课程的相关教学实训。特别是系统提供开放式实训教学，可充分培养学生的实际动手能力，为参加就业岗位打下坚实的基础。
二、技术性能
1. 输入电源：三相四线（或三相五线）～ 380V±10% 50Hz
2 . 工作环境：温度 -10℃ ～ + 40℃ 相对湿度＜ 85%( 25℃ )
3 . 装置容量：＜ 0.5KVA
4 . 重 量：＜ 110Kg
5 . 外形尺寸： 1600mm × 750mm × 1300mm
6 . 安全保护：具有漏电压、漏电流保护装置，安全符合国家标准
三、装置组成
实训装置由控制屏、实训桌、变频实训组件、继电接触实训组件、数字量 / 模拟量输入输出给定指示组件、三相异步电机、电机导轨、测速机构等组成。
（一）控制屏（铁质双层亚光密纹喷塑结构，铝质面板）
1 . 交流电源控制单元
三相四线 380V 交流电源经空气开关后给装置供电，电网电压表监控电网电压，设有带灯保险丝保护，控制屏的供电由钥匙开关和启停开关控制。
提供三相四线 380V 、单相 220V 电源各一组，由启停开关控制输出，并设有保险丝保护。
2 . 直流电源、直流电压 / 电流表、逻辑输出及指示等
直流电压： 0 ～ 10V 可调输出；直流电流： 4 ～ 20mA ；直流数字电压表 / 电流表；电压表量程 0 ～ 200V 、输入阻抗为 10M Ω 、精度 0.5 级；电流表量程 0 ～ 200 mA 、精度 0.5 级；同时设点动、自锁按钮、逻辑开关、直流 24V 继电器、 1K 电位器。
3 . 继电接触实训组件
提供交流接触器 3 只、时间继电器 1 只，以上器件所有端子均已引至面板上，完全由操作者自由 布线，实训特点明显。
4 . 变频器实训模块
装置采用三菱 FR-A740-0.75K 高性能变频器，三相 380V 交流供电，内置 EMC 滤波器，输出功率 0.75KW 。集成 RS485 通讯接口，具有 V/F 控制、无传感器矢量速度 / 转矩控制、闭环高精度转矩 / 速度 / 位置控制等工作模式；集成 12 路数字量输入 /9 路数字量输出， 3 路模拟量输入 /2 路模拟量输出；具备输入缺相、电压不足、过电压短路、瞬时停电、断线检测、位置误差、失速防止等保护功能。
变频器所有端子均已引至面板上，系统完全开放，操作者可搭建不同变频调速控制系统，布线设计、线路走向，实现控制功能，更能锻炼操作者的动手能力。
（二）三相鼠笼异步电机：交流 380V/△
（三）电机导轨及光电编码器一套
（四）实训桌
实训桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右设有两个大抽屉（带锁），用于放置工具及资料，电脑桌联体设计，造型美观大方。
四、实训项目
继电接触控制实训
1 . 三相异步电动机点动控制和自锁控制
2. 三相异步电动机 Y/ △ 换接启动控制
3. 三相异步电动机联锁正反转控制
4. 三相异步电动机延时正反转控制
变频控制实训
5 . 变频器功能参数设置与操作
6. 变频器报警与保护功能
7. 多段速度选择变频调速
8. 外部端子点动控制
9. 外部端子遥控控制
10. 控制电机运行时间操作
11. 控制电机正反转运动控制
12. 电压 / 电流监视器信号输出及显示
13. 瞬间停电变频器参数设定
14. 外部模拟量（电压 / 电流）变频调速
15. 基于变频调速的 RS485 通信
16. 基于三角波的变频调速控制
17. 三相异步电机的变频调速
18. 变频恒压供水模拟控制
19. 刨床模拟控制（多段速选择）
MCGS 组态监控
20 . 直线加减速控制及显示
21. 基于三角波的变频调速控制实时曲线
22. 三相异步电机的变频调速实时曲线
23. 三相异步电机变频调速时电压、电流、功率、转速实时采集显示
基于 RS485 的 MCGS 工控组态网络通讯实训
