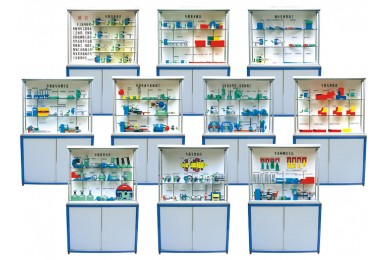

TY-810CG型车工工艺学陈列柜

TY-810CG型车工工艺学陈列柜

关 键 字: 车工工艺学陈列柜
产品编号:SN20180716112516509
产品描述

TY-810CG车工工艺学陈列柜

车削加工就是在车床利用工作旋转从工件上切除去多余金属材料的加工方法叫车削。车削加工范围很广,就基本内容来说 , 可以车外圆、端面、车槽、钻中心孔、车内圆、铰孔、圆锥面、特形面、滚花、绕弹簧及各种螺纹等。它们都具有共同的特点,带有旋转表面,如果装上其它附件和夹具,可以进行,镗削、磨削、研磨、抛光及加工各种复杂零件。总之,车削加工在机械上用得非常谱遍占有十分重要的地位。

机械陈列柜尺寸: 1250 × 430 × 1780mm



HY-810CG型车工工艺学陈列柜



车工工艺学陈列柜内容如下:

序号与名称

陈 列 柜 内 容

第一柜
车削的具备条件

车外圆、车端面、切断和车槽、钻中心孔、车孔、铰孔、车螺纹、车圆锥面、车成形面、滚花、盘绕弹簧

第二柜
车削基本概念

工件上的三个表面(车外圆、车孔、车端面)、常用车刀的用途、切削平面和基面(横车)、切削平面和基面(纵车)、车刀角度的标准、刃倾角的作用( 3 种)、车刀组成、常用车刀(外圆车刀 90 ° 车刀)、(端面车刀 45 ° 车刀)(切断刀、内孔车刀、圆头刀、螺纹车刀)

第三柜
圆柱孔典型加工

轴承套、圆锥形锪钻( 60 °锪钻、 120 °锪钻)、车孔刀、扩孔钻( 2 种)、麻花钻组成部分、车孔刀杆( 3 种)、前排屑车通孔刀。

第四柜
车锥面与沟槽方法

轴肩槽( A 、外圆槽, B  45 ° 槽, C 、外圆端面, D 、圆弧槽)、平面槽( T 形槽、燕尾槽、平面直槽)、内槽(内 T 形槽和退刀槽、较长的内槽、阀中的内槽)、常见带有圆锥的零件、转动小滑板车外圆锥、偏移尾座车圆锥的方法、靠模的结构、平面槽刀的形状。

第五柜
车特形面和表面加工

形面零件(圆球面、三球手柄、手柄)、成形刀的种类(普通成形刀、棱形成形刀、圆形成形刀)、靠板仿形、蜗杆蜗轮车圆弧工具、刀架仿形装置的结构原理、旋风切削法加工带柄圆球。

第六柜
车各种螺纹方案

螺纹牙型的方案、弹性刀、杆螺纹车刀、硬质合金三角形螺纹车刀、自动退刀装置、车床套螺纹工具、车床攻螺纹工具、带卷眉槽的梯形螺纹精车刀、低速车削梯形时的进给方法、车螺纹时的传动示意、可调节刀杆、高速直进法车梯形螺纹、梯形内螺纹车刀。

第七柜
车复杂零件安装和加工

复杂元件的种类、在花盘上加工十字轴内孔的方法、在角铁上装夹和找正轴承座的方法、角度工件的装夹方法、用专用夹具车偏心轴、车偏凸轮的心轴、微形角铁、在花盘上夹连杆的方法。

第八柜
车削几种要素

车削层横截面要素、车刀工作图、金属切削过程示意、切削的类型、切削的收缩、 FZ 力使刀种弯曲、刀具的磨损形式、刃倾角减少刃口实际圆弧半径、残留面积、切削力及其分力。

第九柜
车削常用夹具

加工支架的车床夹具、弹簧心轴、组合车床夹具、端面拨动顶尖、花键心轴、圆锥心轴( 2 件)、可调支承、圆柱孔用心轴定位、薄壁套的夹紧、结构较完善的螺旋压板夹紧装置、螺旋心轴。

第十柜
车床主要知识

啮合式离合器(牙嵌式)、啮合式离合器(齿轮式)、超越离合器、变速机构(滑移齿轮变速机构)、变速机构(离合器变速机构)、变向机构(滑移齿轮变向机构)、变向机构(圆柱齿轮和磨擦离合器组成的变向机轮)、开合螺母机构、进给过载保护机构、制动器、 CA6140 车床主轴部件。
