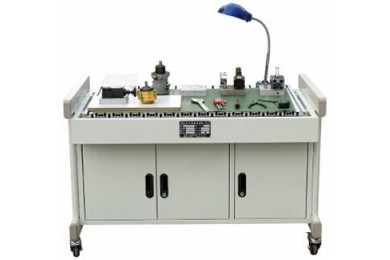

TYY-18C液压元件拆装实训台
-
关 键 字：
液压元件拆装实训台
- 产品编号：SN20180703132835575
产品描述
一、概述
液压元件是液压系统的重要组成部分，本实训台配置各种液压泵、液压控制阀和液压缸等液压元件及相关工具，通过对液压元件的拆装实训，观察及了解各零件在液压元件中的作用，加深学生对液压元件结构及工作原来的了解。并能对液压元件的加工及装配工艺有一定的认识，适合各职业院校机电类专业“液压传动”、“液压与气压传动”等课程的实训教学需要。
二、技术参数
1、交流电源：单相AC 2200 V±10% 50Hz；
2、温度：-10～50℃；
3、外形尺寸：约长×宽×高=1230mm×700mm×820mm；
4、整机功耗：≤1.0 kVA；
5、安全保护措施：实训台桌面采用高绝缘、高强度、耐高温的高密度板。具有接地保护、漏电保护功能，安全性符合相关的国标标准。采用高绝缘的安全型插座及带绝缘护套的高强度安全型实验导线
三、配置及技术性能
1．动力元件
低压齿轮泵（CB-B4）、叶片泵(YB-10B)、高压柱塞泵(4MCY-1)
2．控制元件
直动式溢流阀(P-B10)、先导式溢流阀(Y-10B)、高压溢流阀（DB-10）、减 压阀（J-10B）、节流阀（L-10B）单向阀(I-10B)、换向阀(34E-10B)、高压 换向阀(3WE6A)等。
3．执行元件：单出杆双作用液压缸
4．其它要求：主体采用金属框架制作，表面为双层亚光密文喷塑工艺处理。设有抽屉、日光灯一个、交流电源插座。为减少拆装时的碰撞而引起的噪音，在台面上铺设有防静电橡皮垫。
5．拆装工具：内六角扳手一套、游标卡尺0~250、0~25外径千分尺、300钢板尺一跟、开口板子二把、螺丝刀一把、200台虎钳一台等、小元器件盒一个、清洗盆两个等。
四、实训项目
1.液压缸拆装实训
2.液压泵拆装实训
3.方向控制阀拆装实训
4.压力控制阀拆装实训
5.流量阀控制拆装实训
五、设备配置清单
|
序号
|
元件名称
|
规格／型号
|
数量
|
单位
|
备注
|
|
1
|
实训装置
|
1230x700x820mm
|
台
|
1
|
铁质双层亚光密纹喷塑结构
|
|
2
|
齿轮泵
|
BB-B6
|
台
|
1
|
|
|
3
|
柱塞泵
|
5MCY-1
|
台
|
1
|
|
|
4
|
叶片泵
|
YB1-10B
|
台
|
1
|
|
|
5
|
直动式溢流阀
|
P-B10
|
只
|
1
|
|
|
6
|
先导式溢流阀
|
Y-10B
|
只
|
1
|
|
|
7
|
减压阀
|
DR10-4-5X10Y
|
只
|
1
|
|
|
8
|
节流阀
|
DVP6
|
只
|
1
|
|
|
9
|
调速阀
|
2FRM5-31B/15QB
|
只
|
1
|
|
|
10
|
液控单向阀
|
SV10PA1-30
|
只
|
1
|
|
|
11
|
三位四通换向阀
|
4WE6E61B/CG24N9Z5L
|
只
|
1
|
|
|
12
|
单杠双作用液压缸
|
MOB40-200
|
只
|
1
|
|
|
13
|
钢皮尺
|
30CM
|
把
|
1
|
|
|
14
|
千分尺
|
0~25mm
|
把
|
1
|
|
|
15
|
卡簧钳（内、外）
|
P1ERS
|
把
|
2
|
|
|
16
|
活动扳手
|
6”-150mm
|
把
|
1
|
|
|
17
|
10”-250mm
|
把
|
1
|
|
|
18
|
内六角扳手
|
JTECH
|
套
|
1
|
|
|
19
|
拆装垫块
|
|
块
|
1
|
元件在垫块上拆装
|
|
20
|
橡胶垫皮
|
|
张
|
1
|
|
