TYKJ-2 活塞式冷水机组电气实训智能实验装置

TYKJ-2 活塞式冷水机组电气实训智能实验装置

关 键 字:
产品编号:SN20221018144301448
产品描述

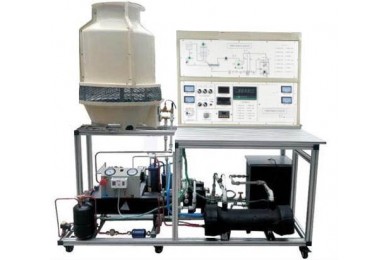

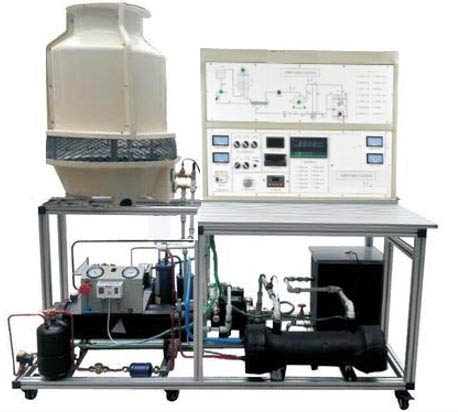

TYKJ-2 活塞式冷水机组电气实训智能实验装置

一、设备概述
活塞式冷水机组电气实训智能实验装置安装有制冷管路设备 冷水机组,配各种电路原理图实训板,并将电路所需的电器元件安装在实训板上,学生可根据电路原理图的要求进行制冷电路的接线实训、制冷回路相关指示数据的分析、制冷回路常见故障分析等。冰水机组的空调电气控制线路的实际工业用电器,形象直观,可靠性好,使用寿命长, 可自行连接线路,并任意设置故障点。适用于技工院校、职业学校作为制冷基本技能的实训。




二、设备特点
1.实训装置直观展示了冷水机组的系统结构、工作原理,可以清楚的观测到制冷循环系统结构及主要部件的实物,便于教学演示讲解及学生对课本知识的理解掌握。此外,管路中设有视液镜可观察制冷剂状态;各段管路采用颜色标示,方便学生识别,其中高压管路为红色,低压管路为蓝色。
2.实训柜集冷水机组系统和一体,系统真实完整,结构清晰、紧凑,与空调制冷系统、电气系统一致。
3.系统采用真实的制冷机组(压缩机、干式蒸发器,风冷式冷凝器,水泵等与实际装置接轨。
4.装置设有系统电气控制线路接线区域,可完成不同启动方式的运行模式,有利于学生将理论应用于实际,并培养学生实际操作动手能力。
三、主要技术参数
1. 输入电源:AC240V±5% 50Hz
2. 装置容量:<1KVA
3. 环境温度:-5℃~40℃
4. 相对湿度:≤90%(25℃)
5. 外形尺寸:1700×600×1200mm
6. 制冷剂类型:R12
四、产品组成
1、冷水制冷系统
实训台提供3匹制半封闭式制冷冷压缩机、蒸发器(水冷蒸发器)、冷凝风扇、、过滤器。液视镜,冷水水箱。制水泵组成
1)交流电压表1只:测量范围0~250V,精度1.5级,用于监测电源电压。
2)交流电流表3只:测量范围0~5A,精度1.5级,用于观测系统启动电流及正常工作电流。
3)温度表1只:采用PT100传感器,6个,用波段开关进行切换,可分别测量冷冻室温度、冷藏室温度、冷凝器进口及出口温度。
4)真空压力表2只:测量范围为-0.1~0.9MPa、-0.1~1.5MPa,可显示系统低压侧、高压侧的压力。
5)水冷蒸发器一个:为干式蒸发器,出水口1寸,进水口1寸
6)制冷水泵一只:220W/220W离心式制冷专用水泵
7)水冷凝器一个:壳式,出水口1寸,进水口1寸
8)冷却水泵一只:550W/220W离心式制冷专用水泵
9)冷却塔一个:玻璃结构,水流量3T
10)冷却风机一个:轴流式220V,风量1800m?S,
11)水机控制器一个:3030
(10)电子膨胀阀一个:4p
(12)加热器:3KW用于平衡制冷机组的冷量。
(13)实训台设计有独立的故障设置系统,且各种故障现象均模拟实际故障情况,实现了电路实际故障的全模拟,更利于学员对实际电气控制电路的了解及实际故障情况的熟悉。
2、制冷量调节控制装置:
1)通过自动调节提高冷媒流量,可以有效降低压缩机的排气温度,扩大压缩机高效做功区。采用双向电子控制系统,可实现双向热泵功能、冷库控制,空用制冷机组,变频机组、中央空调机组的的节能控制和流量自动调整。
2)、软件控制,能在线控制系统的温度,读取机组在最佳温度系统制冷冷媒的流量开度数,调整制冷机组的过热度,过冷度。该文本显示界面的左侧,以文本的形式实时显示当前机组的运行数据。在界面右侧的上半部分,是对通讯信息的显示,包括通讯角色及通讯端口的设定值以及对当前通讯状态的显示。在界面右侧的下半部分"数据信息"中,显示当前接收到哪种数据帧、接收到的数据帧的地址、等信息。具有上位机调节的线上和手动调节功能:
3)、系统特点/调试控制软件:
A)、4路实时温度显示:控制器同时检测系统的制冷多点温度,来控制机组过冷/过热度。
B)、阀的开度实时显示:控制对象为最大500P开度设定。可自行制冷系统制冷剂流量设定最小开度。
C)、24路参数控制参数设置:控制器内所有与控制相关的温度参数、时间参数、控制参数、等24个参数都可以调整,以适应制冷/热泵/冷库/水机等设备。
D)、自动调节:设备运行时有断电记忆功能,保持当前值不变。确保制冷/热泵/冷库/水机等状态下的阀门开度。
E)、6路用户模拟环境数据入设定如下图:在调试中通过软件模拟设定,可模拟制冷主机组在各个温度条件下,阀的开度状态来积累大量数据,从而根据每一个制冷机组的特点来设定阀的标准开度值。具体参照24路参数设定
F)、多达8路设备运行监控:在线监控机组的压缩机、膨胀阀、各点温度、保护动作电路等运行状态。
G)、过冷/热度控制范围:2-15摄氏度。可自行设定制冷主机的过/冷、过热度为设计提供数据。
H)、制冷剂:适应R134AR22R410A等其它冷媒。
4)脱机手动设定
A)温度和开度可显示查询/设置:控制器所有检测到的温度都可以被查询开度也可以实时查询显示
B)调节功能:在机组开发和调试阶段,可以通过控制器手动调节功能,取得有效的试验数据。
C)数码管显示器在线显示开度和温度以及故障代码。
D)数码管显示器在线显示开度和温度以及故障代码
5) 曲线显示界面
五、实训内容
1 初级技工基本技能实训
(1) 专用工具的操作
(2) 制冷系统管件焊接
(3) 制冷系统试压及检漏
(4) 制冷系统抽真空及充注制冷剂
2 中级技能实训(设计、安装、调试及检修)
(1)冷水机组的系统电气线路器件的认识和测量
(2)冷水机组电气控制线路接线及系统运行
(3)冷水机组电气控制线路接线及系统运行
(4)冷水机组修实训及故障分析
(5)冷水机组热泵电气电路故障
(6)压力控制保护系统故障)
