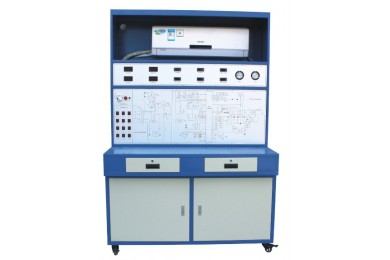

TY-9920DB交流变频空调实训智能考核装置
-
关 键 字：
- 产品编号：SN20221024184553894
产品描述
TY-9920DB交流变频空调实训智能考核装置
一、概 述
“交流变频空调实训智能考核装置”是为大中专院校的制冷空调专业、各技能培训及全国职业技能鉴定部门开发设计的，适用于“制冷原理及应用”、“制冷空调技术”、“制冷空调设备维修与操作”等教学实训要求。该装置集电气控制系统、故障模拟系统为一体，布局合理、造型美观大方。实训装置也适合普通院校、技工学校、职业培训学校、职教中心、鉴定站/所、制冷类专业《制冷设备维修工（高级）》、《制冷设备原理与维修》、《制冷工技师》等课程的培训和考核。
二、特 点
1. 整个变频空调系统真实完整, 与市场上的变频空调总体结构、性能基本相同。具有制冷、制热、通风、除湿、温度和风速选择、定时及扫风控制、睡眠、自动等功能。
2. 装置直观展示了变频空调的系统结构和工作原理，便于教学演示讲解及学生对课本知识的理解掌握。配置的交流电压表、交流电流表、温度表、真空压力表以及相应的信号指示灯，使整个变频空调系统的实时工作状态一目了然；主面板中间印有电气控制系统原理图，并设有相应测试点；屏背面可观察到整个制冷系统结构原理以及主要部件的实际物体，相应部件均有名称标识；并设有视液镜，可观察制冷剂状态。
3. 本实训装置设有故障模拟功能，提供室外执行部件的接线区域，开设应用性的实训项目，有较强的实训性。有利于学生将理论应用于实际，并培养学生实际操作动手能力；有利于开展技能鉴定、考核工作。
4. 设有电流型漏电保护装置；并有热保护器件，对压缩机进行过热、过载保护；实训强电连接导线及插座采用手枪插式全封闭结构，使用方便、可靠、防触电。
5. 整套实训装置集制冷系统、电气控制系统、故障模拟系统于一体，系统真实完整,结构清晰、紧凑，与实际空调制冷系统、电气系统一致，满足对实训的要求。
三、技术指标
1. 输入电源：单相三线 AC220V ±10% 50Hz
2. 装置容量：＜1.5kVA
3. 外形尺寸：1400mm×680mm×1820mm
4. 制冷剂类型：R410a
5. 制冷量：2600W
6. 变频方式：交流
7. 工作环境：温度–10℃～+40℃，相对湿度<85% (25℃) 海拔<4000m
8. 安全保护：具有电流型漏电保护装置，安全符合国家标准
四、装置组成
1. 实训台：桌面为防火、防水、耐磨高密度板,结构坚固。可放置故障箱、工具及资料等。可直接观察制冷系统结构。设备底座采用铁质双层亚光密纹喷塑结构，实训柜主体采用30×30铝型材，1.5mm厚钢板及铝塑板拼合框架结构，颜色为中灰色。
2. 控制屏：单相三线220V交流电源供电，交流电压表1只， 测量范围０～250V；交流电流表1只,测量范围０～20A，漏电保护器控制控制屏总电源。提供2只真空压力表，测量范围分别为-0.1～1.5MPa、-0.1～3.5MPa,可显示系统工作时低压侧和高压侧的压力变化。提供4只温度表，三位半数显，分别测量进风口温度、出风口温度、冷凝器温度和蒸发器温度。
3. 变频空调整机单元：包括变频空调所必需的全部部件以及控制阀等实训所必需的部件 。
4. 故障设置单元：可以设置制冷系统故障，包括：制冷剂泄漏、脏堵、冰堵、制冷剂偏多或偏少等；同时装置也可用计算机设置电气故障，并可排除故障和自行恢复，其中包括：电源电路、室内机控制电路（遥控接收电路、复位电路、存储电路、时钟振荡电路、过零检测、各温度传感器、电机控制、显示驱动电路等）、室外机控制电路（电压检测、电流检测、通信电路、风机驱动、四通阀驱动、变频开关驱动等）及各种执行电路等的故障多达25个以上。
5. 交流变频空调系统：蒸发器、冷凝器、压缩机、四通阀、电气控制线路、视液镜、手动控制阀，热力膨胀阀等。
6. 测量仪表：温度表、压力表、指针式交流电压表、指针式交流电流表、数显功率表等。
五、实训项目
1. 制冷系统专用工具的基本操作
2. 制冷系统的检漏
3. 制冷系统的抽真空与充注制冷剂R410a
4. 变频空调电气控制线路原理
5. 变频空调电器元件的测量及系统运行
6. 变频空调的故障与分析
