制冷制热实训设备
产品描述
制冷制热维修测试综合实训平台是专门为职业院校制冷类专业而研制的制冷制热实训平台，根据制冷制热类行业中空调与冰箱维修技术的特点，针对空调和冰箱的工作原理、产品组装、维修和故障诊断等特点进行设计。通过专业的的实训操作，强化了学生对空调冰箱系统管路的安装与维修系统调试等的综合职业能力。通过维修工具、设备进行项目训练，能提高学生的动手操作能力，计划组织能力，制冷系统的调试安装能力，电气控制电路维修能力等，是现代制冷制热技能实训的必要综合平台。
一、技术性能
输入电源：单相三线 220V ± 10% 50Hz
工作环境：温度 -10 ℃ ～ 40 ℃ 相对湿度≤ 85% （ 25 ℃ ）海拔＜ 4000m
装置容量：≤ 2.5kVA
安全保护：具有漏电压、漏电流保护，安全符合国家标准
外形规格：产品结构外形尺寸：2800×1000×2500mm
二、 系统结构与组产品结构

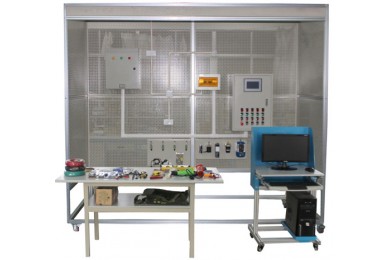

该设备主要由模拟房、实训冰箱、实训空调、装配桌、电脑桌、模块架、工具配件组成。
模拟房 整体用铝型材作骨架，中间用网孔板连接。网孔板用2mm厚冷轧板数控冲孔折弯后，表面静电喷涂；
实训柜、装配桌、电脑桌、模块架用冷轧钢板精数控精加工而成，表面静电喷涂。其中实训柜内含X62 、T68、CA6140、 Z35四种机床电路和故障设置；装配桌底部带抽屉柜，模块架内分多层可拆装，可存放各种实训模块。
设备重量：200kg
三、装置特点
1.空调系统单元采用真实的1匹制冷机组，与实际教学接轨。整个空调系统真实完整, 与市场上的遥控热泵空调的总体结构、性能完全相同。具有制冷、制热、通风、除湿、温度、风速选择、定时、扫风控制、睡眠、自动等功能
2.整套空调系统单元集制冷系统、电气控制系统、故障模拟系统于一体，系统真实完整,结构清晰、紧凑，与实际空调制冷系统、电气系统一致，满足对实训的要求
3. 空调系统单元直观展示了热泵型分体空调的系统结构、工作原理，可清楚的看到制冷循环系统结构及主要部件的实物，系统还配置有交流电压表、交流电流表、温度表、真空压力表、信号灯及发光二极管使整个分体空调系统的实时工作状态一目了然；主面板中间印有控制系统原理图，并设有相应测试点；便于教学演示讲解及学生对课本知识的理解掌握。此外，管路中设有视液镜可观察制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。相应部件均有名称标识
4. 空调系统单元设有室外机部件电气控制线路接线区域，可完成对电气连接、压缩机绕组判断等，有利于学生将理论应用于实际，并培养学生实际操作动手能力
5. 空调系统单元可模拟故障设置，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作。
6、制冷系统单元直观展示了直冷／间冷式冰箱的系统结构、工作原理，可以清楚的看到制冷循环系统结构及主要部件的实物，便于教学演示讲解及学生对课本知识的理解掌握。此外，管路中设有视液镜可观察制冷剂状态；高压管路为红色部分，低压管路为蓝色部分。
2、制冷系统单元集直冷式、间冷式电冰箱于一体，整个电冰箱系统真实完整，结构清晰、紧凑，与实际冰箱制冷系统、电气系统一致。同时可满足对直冷式、间冷式电冰箱实训的要求。
7、制冷系统单元采用真实的制冷机组(压缩机、翅片盘管式蒸发器、铝复合板吹胀式蒸发器、钢丝式冷凝器等)
8、制冷系统单元设有直冷式／间冷式冰箱电气控制线路接线区域，可完成不同启动方式的运行模式，有利于学生将理论应用于实际，并培养学生实际操作动手能力。
9、制冷系统单元可设置模拟故障，学生根据工艺分析故障可能产生的原因，确定故障发生的范围，并进行排故。有利于开展技能鉴定、考核工作。
四、空调系统实训项目
初级技工基本技能实训
制冷系统专用工具的基本操作
制冷系统管件焊接
制冷系统的检漏
制冷系统的抽真空与充注制冷剂R22
中级技能实训（设计、安装、调试及检修）
空调主控板电路原理
空调电器元件的测量及系统运行
空调器故障与分析
空调检测与故障分析
五、制冷系统实训项目：
1.用工具的操作
2.冷系统管件焊接
3.制冷系统试压及检漏
4.制冷系统抽真空及充注制冷剂
5.电冰箱电气线路器件的认识和测量
6.直冷式电冰箱电气控制线路接线及系统运行
7.间冷式电冰箱电气控制线路接线及系统运行
8.直冷式电冰箱维修实训及故障分析
9.间冷式电冰箱维修产训及故障分析
