TYPS-2C无负压供水实训装置

TYPS-2C无负压供水实训装置

关 键 字:
产品编号:SN20220920203333472
产品描述

TYPS-2C无负压供水实训装置

一、设备组成:

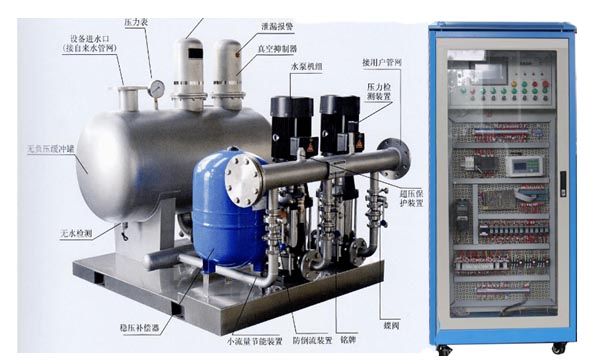

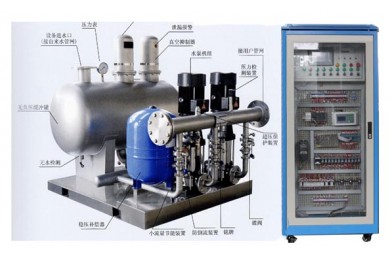

无负压供水实训装置由钢结构底座、无负压罐、控制单元、显示单元、泵阀等组成。

二、系统功能:
1、设备投入使用,自来水管网的水进入稳流罐。罐内空气从真空消除器排出,待水充满后,真空消除器自动关闭。当自来水管网压力能够满足用水要求时,系统由旁通止回阀向用水管网直接供水;当自来水管网压力不能满足用水要求时,系统压力信号由远传压力表反馈给变频控制器,水泵运行,并根据用水量的大小自动调节转速恒压供水,若运转水泵达到工频转速时则启动另一台水泵变亥运簧:水泵供水时,若自来水管网的水量大于水泵流量,系统保持正常供水;用水高峰时,若自来水管网水量小于水泵流量时,稳流罐内的水作为补充水源仍能正常供水,此时,空气由真空消除器进入稳流罐,罐内真空遭到破坏,确保了自来水管网不产生负压,用水高峰过后,系统又恢复到正常供水状态,当自来水管网停水,造成稳流罐液位不断下降,液位探测器将信号反馈给变频控制器,水泵自动停机,以保护水泵机组。夜间小流量供水且自来水管网压力不能满足要求时,气压罐可以贮存并释放能量,避免了水泵频繁启动。
三、技术参数
1、设备供水水压范围0.-0.6MPA、进水管径DN32阀门,流量约0-45M3/H,
2、控制方式:采用手动/自动控制、采用恒压调节自动控制。
3、采用超大无负压不锈罐体,压力表,真空抑制器、无水检测传感器、水泵机组、压力检测装置、超压保护装置,
4、控制采用喷塑板金控制柜,具有漏电保护,面板具有水泵动行指示,触摸屏控制、压力设定、操作选择开关等。
5、水泵采用高压大口径供水立式水泵杨程>25M,功率>1.5KW,供电三相AC380V,多极变频离心泵。
6、整体采用钢结构底脚托底,安装稳定牢固。
7、水模型外型尺寸:约2000*1000*1800
8、控制柜尺寸:约600*600*1800
9、设备功率:〈4.5KW
10、环境温度0-40℃
11、电源输入:380V
