TYPS-4管道安装及控制实训装置

TYPS-4管道安装及控制实训装置

关 键 字:
产品编号:SN20220920203737330
产品描述

TYPS-4管道安装及控制实训装置



一、概述

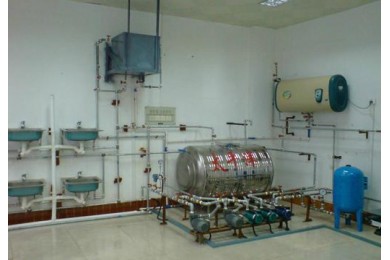

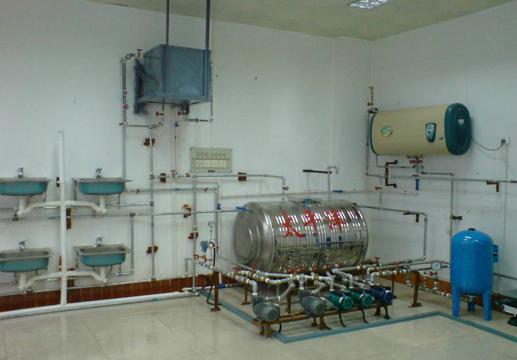

管道安装及控制实训设备,管道安装及控制实训装置,给排水对象结合实际环境进行设计,主要给排水设备安装在钢架底座上、具备开放式的特点,由生活给水系统、热水给水系统、排水系统和控制系统四个部分组成。

二、功能特性:

1、不锈钢水盘,冷、热两用水龙头,模拟两层建筑,6个住户用水终端

2、水池:不锈钢制作,一路输入四路输出,向各系统提供恒定水源,设置有浮球开关和排气孔,保证水池水位。

3、三相水泵:两台,为恒压供水系统提供动力

4、单相水泵:三台,分别为供热/暖系统、气压供水系统和水泵水箱联合供水系统提供动力

5、压力变送器:检测恒压供水系统水管内当前压力值,可检测0400KPa压力

6、膜盒压力表:检测恒压供水系统水管内当前压力值,可检测0400KPa压力

7、高位水箱:水泵水箱联供水系统蓄水装置,水泵水箱联合供水实训时向用户终端提供水源,内设高、低水位开关实现水泵的自动启停

8、气压水罐:气压供水系统蓄水装置,气压供水系统实训时向用户终端提供压力水源

9、高低压力开关:检测气压供水系统管道当前压力,为水泵启停提供信号

10、压力表:检测气压供水系统管道当前压力,可检测0-1MPa压力

11、热水器:为供热/暖系统提供热源,内置温度检测和控制电路

12、散热片:将热水中的热量传递到室内空气

三、设备组成及特点

1、生活给水系统:主要有给水箱、给水泵、给水管道、压力变送器、脉冲水表、水龙头和淋浴头等组成。管路采用不锈钢管进行设计,可进行不锈钢管的切割、安装和通水试验操作,通过控制系统可实现生活给水系统的变频恒压供水功能,实现单泵变频控制或双泵切换控制等功能;通过脉冲式水表可以完成用水量的计量。

2、热水给水系统:主要有电加热锅炉、热水给水管道、水龙头和淋浴头等组成。管路采用PPR管进行设计,可进行PPR管的切割、熔接、安装和通水试验操作,可对锅炉进行温度调节控制操作。

4、排水系统:排水管路主要采用PVC管进行设计,可进行PVC管的切割、粘接、安装和通水试验操作。

5、给排水自动控制系统:

序号

控名称

规格

数量

1.

电脑桌



1

2.

电气控制实训箱



1

3.

变频器模块

V20 三相 0.75KW

1

4.

PLC模块

西门子S7-200 SMART SR40

1

5.

模拟量模块

EM AM03

1

6.

触摸屏模块

7MCGS7026

1

7.

脉冲水表

0.01立方米/脉冲

1

8.

压力变送器

量程0-200KPa

1

9.

低压电气

小继电器、交流接触器、热过载继电器

1

10.

组态软件

配套组态软件及给排水系统组态监控程序,通过计算机对给排水系统进行在线监视与控制进水、

1

11

给排水系统工程仿真教学软件

见附件

1

12

西门子PLC仿真实训软件

见附件(投标现场演示)

1

四、主要技术性能

1.工作电源:三相四线制AC380V±10% 50Hz

2.给排水模型外形尺寸:120cm×120cm×220cm (××)

给排水模拟房间外形尺寸:300cm×150cm×190cm(××)

给排水主控柜外形尺寸:80 cm×60 cm×170cm(××)

3.给排水模型材料:不锈钢;

4.整机功耗:<4.5KVA

5.装置底部安装有带刹车脚轮,方便装置的移动和固定;

6.安全保护措施:具有接地保护、漏电过载保护、误操作保护功能;安全性符合相关的国标标准,所有材质均符合环保标准。

五、实践项目

给排水及自动化实验内容

1.给排水系统的认识

2.级排水系统的常用器件和系统组成

3. 配件和器件的安装

4.管道试压与通水试验

5.供水系统原理及工作流程

6.变频恒压供水系统操作实践

7.气压供水系统原理及工作流程

8.气压供水系统操作实践

9.水泵水箱联合供水系统原理及工作流程

10.水泵水箱联合供水系统操作实践

11.供热/暖系统工作原理及工作流程

12.供热/暖系统操作实践

13.电气设计、安装与接线

14.变频控制程序设计与调试

15.抄表计费程序设计

16.喷淋灭火控制程序设计

17.给排水监控程序设计

18.组态监控系统设计

19.掌握其处理工艺流程

20.学会相关仪器的使用
