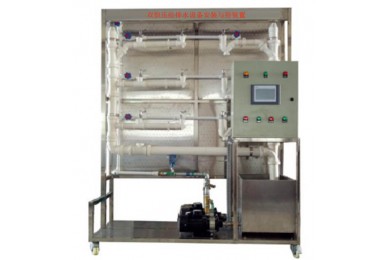

TYLYGS-2双恒压给排水设备安装与控制实训装置

TYLYGS-2双恒压给排水设备安装与控制实训装置

关 键 字:
产品编号:SN20220920205927138
产品描述

TYLYGS-2双恒压给排水设备安装与控制实训装置

一、设备特点:
1、控制平台采用PL+变频器的开放式控制结构,提供组态软件和PLC开发环境,可以让学生自行设计控制方案,灵活性强。
2、控制平台有热过载保护、过流保护、漏电保护、接地保护、工频和变频联锁控制等多重保护机制。
3、控制系统能模拟真实的给水系统,有自动控制和手动控制两种控制方式,当自动控制失效时,系统由手动控制方式运行。
4、控制对象全部使用不锈钢和有机玻璃器件,保证不生锈、不易老化;模拟三层大楼给水系统,具有有生活水系统和消防水系统两种水路模型;动力系统由3台水泵构成,其中1台常规变频循环泵,一台休眠小泵,一台消防泵,能够模拟常规生活供水系统、消防供水系统和夜间小流量供水系统,能够生动模拟大楼给排水系统的典型结构。
5、设置三个单元实物模型供水,单元之间采用并联,每个单元设置3个分区供水,立管分三路至相应楼层供水。相应分层/分户阀门按规范设置。给水管采用ppr复合管。采用双立管排水方式排水,双立管采用特殊螺旋消音管立管实物模型排水。水平层分区采用不同类型沉水装置,和不同下水三通连接。恒压供水采用双电机自动切换、分段恒压供水、手动启动、工频手动、手动变频、自动恒压控制等功能.

二、生活水系统实训
1.实训项目一:配件和器件的安装:给水系统中管路配件的安装;
2.实训项目二:压力变送器、水龙头器件的安装。
3.实训项目三:恒压设备与操作。
三、排水系统实训
1.实训项目一:排水管路结构安装
2.实训项目二:系统原理认识与了解
三、电气软件实训项目
1.实训项目一:系统竣工图和控制电气原理图绘制
2.实训项目二:管道试压与通水试验

3.实训项目三:电气设计、安装与接线:水泵、配电柜、控制器、指令元件、操作元件的安装、接线
